网站导航 进入旧版 English

涂料技术

我的位置：首页涂料频道涂料技术研究有机硅改性氟碳防污涂料防污效果

研究有机硅改性氟碳防污涂料防污效果

时间:2011-11-21 11:17:05 来源: 作者:孙慧 点击:次
[打印] [收藏] [推荐]
2结果与讨论

2.1氟硅树脂的混溶性试验结果(如表3)

从表3中可以看出，随着有机硅树脂量的增加，氟硅树脂的混溶性无变化。

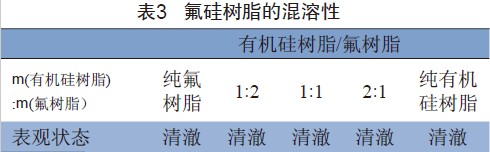

表3 氟硅树脂的混溶性试验结果

2.2防污涂料物理机械性能

选择弹性脂肪族异氰酸酯作为研究防污涂料体系的交联剂，将其与氟硅防污涂料配比［试验确定n(—NCO)/n(—OH)=1.1～1.5］做各项性能的比较。各项性能检测结果及检测方法见表4。

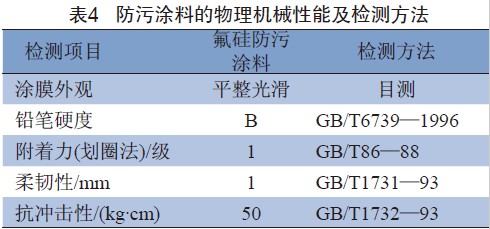

表4 防污涂料的物理机械性能及检测方法

由表4可见，所研究的氟硅涂料具有优良的机械性能，而有机硅涂料物理机械性较差，通过改性可以得到解决。

2.3实海挂板防污涂料浸泡天然海水接触角变化情况(见表5)

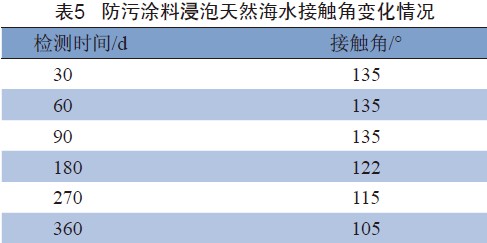

表5 防污涂料浸泡天然海水接触角变化情况

涂膜接触角是衡量低表面能防污涂料防污性能的重要指标，从表5检测可以看出氟硅防污涂料涂层随着时间变化接触角逐渐变小。经海水的冲刷和浸泡后，涂膜表面的活性基团会逐渐流失，同时微生物也会引起涂层表面的分子重排，使得表面能上升，表面接触角下降。

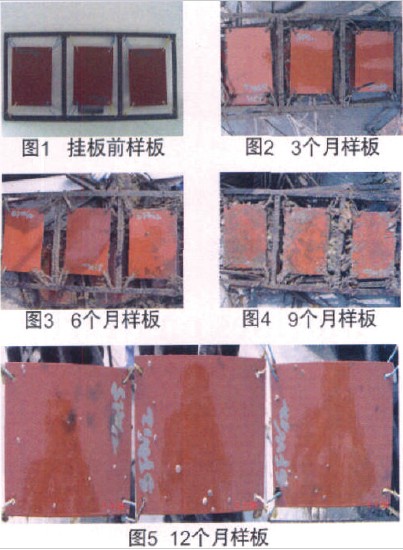

2.4氟硅防污涂料实海挂板1a防污效果变化情况(见图1～图5)

图1-5


关键词： 研究有机硅改性
上一篇：Nissan开发一种新型的iPhone保护套
下一篇：深圳高科技节能环保的透明玻璃涂料成为吸人眼球的“尤
相关文章
发布评论
  • 验证码：

最新添加工程库

进入工程库

涂料样板库

涂料频道最新文章

更多>>

编辑推荐最新文章

更多>>

热门论坛

进入论坛

热门博文

进入博客
