全  站关键词

以水性丙烯酸和聚氨酯树脂作为成膜物质，制备出一种有较高耐老化和耐腐蚀性能的集装箱外用面漆。对影响面漆耐蚀性能的一些因素进行了研究，如树脂和颜料类型，消泡剂种类，分散剂种类及用量，以及纳米浆料添加量等。结果表明，当苯丙乳液与聚氨酯乳液以1∶2的质量比复配作基料，选用浓缩型分子级消泡剂E，嵌段共聚物分散剂D用量为0.6%，纳米TiO2浆料添加量为0.5%，颜料体积浓度(PVC)为30%时，获得了综合性能良好的水性集装箱外面漆。

1前言

集装箱不仅要求有良好的防腐蚀作用，而且要求有不同一般的表面状态，以体现箱主的企业形象和实力。集装箱经常在海上使用，长期经受海洋性气候的侵蚀，故要求外面漆必须能够经受高盐分的潮湿环境，并且具有卓越的耐候性。而集装箱的使用特点──可以门对门地装卸货物，注定其内、外面会经常受到较为强烈的货物碰撞和损伤。因而对其外面漆要求耐冲撞，并且当面漆被损坏后还可以保证一段时间对钢材的保护。另外，集装箱生产的产量要求很高，只能在流水线上才能完成，因而使用的涂料必须适应流水线的生产要求，而且，外面漆喷完干燥以后，需表面平整，无针眼、流挂等现象。

本文讨论的水性集装箱外面漆以丙烯酸和聚氨酯为主要成膜物质。因为用于防腐涂料的水性丙烯酸共聚物[1]通常具有高密度，柔韧性、抗腐蚀性和抗紫外线辐射性能好等特点。而在水性丙烯酸基础上加入一定量的聚氨酯，可以改善体系的耐水性和硬度，同时成本也可以控制在较低点。

2实验

2.1实验原料

水性丙烯酸乳液、聚氨酯乳液和苯丙乳液，国产；成膜剂，壳牌；颜填料，国产；润湿分散剂，巴斯夫；消泡剂，布莱克本；防闪锈剂，美国瑞宝公司；流变助剂，EFKA公司；增稠剂，德国BYK公司。

2.2仪器和设备

QCJ型漆膜冲击器、QTX型漆膜柔韧性测定器、QFH型漆膜划格器和铅笔硬度实验仪，上海现代环境工程技术有限公司；盐雾箱，东莞众志检测设备有限公司；U400/80-220型立式高速分散机，广州红运机械厂；100倍放大镜，国产。

2.3涂料基本配方

涂料基本配方如下：

水性树脂 40%~60%

增稠剂 0.2%~0.5%

颜填料 30%~50%

润湿分散剂 0.5%~2%

防闪锈剂 0.1%~0.5%

流变剂 0.1%~0.3%

助溶剂 3%~6%

消泡剂 0.1%~0.4%

防沉剂 0.1%~0.3%

水 余量

2.4涂料制备

在清洁水中加入一定量的润湿剂、分散剂、消泡剂、防沉剂和防闪锈剂，搅拌几分钟，然后依次加入颜填料，高速分散20min，检测细度小于50μm，慢速加入乳液和其他助溶剂，用增稠剂调节黏度至合适范围即可。

2.5性能测试及表征

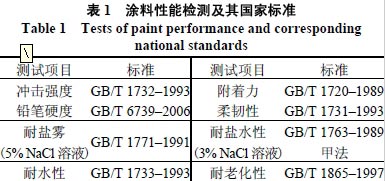

把制得的涂料按照GB/T1727–1992《漆膜一般制备法》制膜，常温干燥7d后，按照相应国标测试各项指标，具体见表1。
