全  站关键词

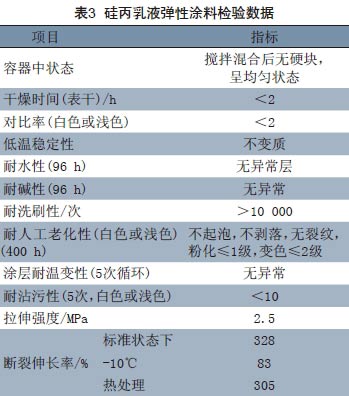

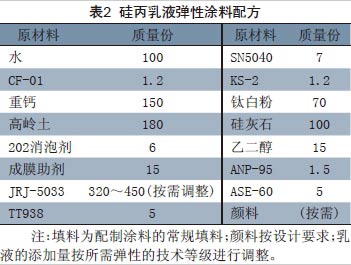

从表3所示指标可以看出，用硅丙乳液配制的弹性涂料，不但可完全满足保温后墙体材料变化可能造成的各种隐患，而且耐沾污性能及各项力学指标都表现突出，这正是外墙弹性涂料所必须具备的，因此能使涂膜长久地保持应有的性能。

4应用案例

4.1新建工程

某新建小区，外墙保温面积约5万m2。完成外墙保温工程后，先涂刷一遍封闭底漆，再用添加量为42%的JRJ-5033硅丙乳液配制的弹性涂料进行2遍平 弹滚涂，涂膜成型良好，经1a多的使用证明，涂膜无任何变化，表面光泽度完好如新(见图2)。




4.2老建筑修复

青岛一大型居民小区，始建于2003年，至2006年全部竣工交付使用。当时未使用弹性涂料，只做了平涂。使用2a后，涂层陆续发生龟裂、炸皮，严重处出现脱落(见图3)，致使雨水透过涂膜渗透到墙体，造成内墙潮湿、发霉并长毛，局部还出现保温板和墙体分离，严重影响使用效果。




对该工程的修复如下：

先清除炸皮、裂纹严重的涂层，污染严重者洗刷干净，特别是裂纹缝隙内不残留灰尘、积垢。清理完毕后，用添加35%的乳液制备的弹性腻子将清理过的墙面找平。用添加42%的JRJ-5033硅丙乳液配制的高弹涂料做一次平弹滚涂(特别注意在轻微裂纹并未清理掉的部位仔细施工，使涂料渗透进裂缝直至抗裂砂浆层，起到某种锚固作用)，表干后再作一次拉毛滚涂(目的是增加涂膜厚度，最大可能地提高涂层的弹性和延伸力)。如此处理之后，楼的外装效果修旧如新，没有再发生裂纹以及渗漏水现象。

5结语

通过我们对硅丙乳液的研究、开发和应用，证明硅丙乳液具有很大的质量、性能、环保优势，是一种全新型的建筑涂料。在配制弹性涂料时，添加量比其他乳液降低10%，仍能达到其他乳液的效果，有优越的性价比，这为其推广应用提供了广阔的空间。实际应用证明，硅丙乳液的性能优势明显。硅丙乳液弹性涂料用在保温墙体上，对于提高涂装质量，完善建筑体系，改善居住条件，美化城市环境等各个方面都将起到积极的推进作用。
