全  站关键词

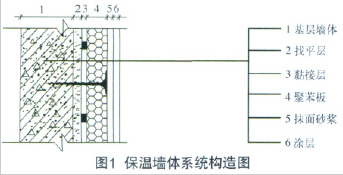

由于墙体基材的变化，抹灰后的抗裂砂浆层较薄，它与墙体是通过聚苯板过渡连接，三者的导热系数差异很大，特别是聚苯板无论条粘或点粘，中间都

留有50%以上的空隙。这样，聚苯板可以起到隔热保温的作用，达到节能的目的。但正是由于导热系数的差异，造成砂浆层的热(冷)量传导不到墙体，被聚苯板阻断，抗裂砂浆层的热(冷)量不能得到完全释放，必然影响到依附其表面的涂膜，使涂膜长期受温度变化的影响，极易造成涂膜粉化、龟裂、炸纹乃至脱皮，特别是昼夜温差较大的地区尤其严重。要解决这个问题，首先要改善和提高涂料的性能，而涂料的性能是由乳液决定的，这样，就对乳液提出了新的功能要求。

2硅丙乳液的特性及技术指标

有机聚合物一般都存在着机械强度不高、高温变软回黏、低温变硬发脆、耐候耐久性差等缺陷。研究证明，无机的纳米材料能有效地弥补高分子材料的不足。经多次筛选试验表明，纳米二氧化硅对有机材料的改性有极好的效果。

但是，纳米二氧化硅极易胶凝，且难于与丙烯酸酯共聚，靠简单的物理叠加不但起不到应有的作用，反而会造成乳液凝胶。试验发现，某些微量的金属离子或其纳米氧化物(如钛、锌、铁等)能起到桥联作用，而且对凝胶有很好的抑制作用。以钛为例，钛为硬酸，氧为硬碱，两者极易结合成稳定的螯合物。同时丙烯酸含有不饱和的烯键，易于与其他不饱和丙烯酸酯单体共聚形成高分子聚丙烯酸酯乳液，通过钛金属离子的桥联使纳米二氧化硅稳定地连接到聚丙烯酸酯的大分子上，从而使纳米二氧化硅均匀地分散在乳液中，有机相和无机相互相连续互相贯穿，使硅牢固地结合在丙烯酸聚合物链上，形成网状结构高分子量的螯合乳液——纳米二氧化硅-丙烯酸酯复合乳液。

硅丙乳液“一步法”技术工业化生产是住建部的课题项目，已通过住建部专家委员会验收，推广应用后具有很好的经济、社会效益，在采用钛螯合交联的

纳米二氧化硅-丙烯酸酯复合乳液技术方面达到国际领先水平，可完全替代国际知名品牌的硅丙乳液。

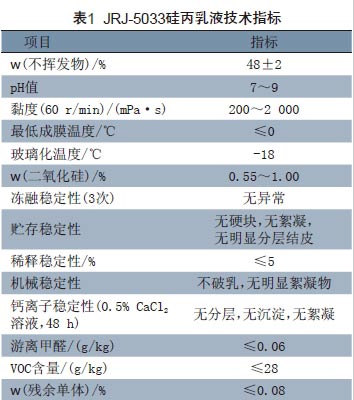

由于硅丙乳液兼具有机材料的柔性、高弹性和无机材料的刚性、耐久性，使得涂膜刚柔兼济，软硬适当，是配制弹性涂料的理想乳液，JRJ-5033硅丙乳液技术指标如表1所示。




由表1可以看出，硅丙乳液不仅各项技术指标优异，而且各项有害物质含量指标均低于国家标准，是真正低碳、环保型产品。

3硅丙乳液弹性涂料

3.1乳液的性能

综上所述，由于硅丙乳液特殊的聚合原理，使得该乳液具有特殊的性能：

(1)由于硅丙乳液羟基和羧基螯合的结果，使该乳液具有很强的附着力和渗透力。用它调制的乳胶漆可完全渗透到水泥基材的毛细孔里，使涂膜的附着力大大提高，拉伸强度可达到2.5MPa以上。

(2)由于纳米二氧化硅是达到纳米级的无机材料，粒径细小，反射率高。对中波UVB(280～320nm)反射率为85%，对短波UVB(200～280nm)反射率为70%～80%，因而抗紫外线能力强，使得涂膜感温性特别小，强度极少受气候温度变化的影响，极大地提高了成品工程的耐候性和耐老化性。

(3)由于纳米二氧化硅无机材料的作用，使涂膜的抗黏连性极大提高，抗污染能力强。特别是用作外墙涂料，可以减少灰尘的黏附和污染，自洁性特别好，不但达到使用功能，而且向装饰功能发展，使墙体较长时间保持新涂刷的视觉感觉，提高建筑物的外观效果，增强城市美感。

(4)由于无机材料和有机材料的刚性复合，使涂膜耐洗刷性极大提高。试验表明，添加40%的硅丙乳液配制的弹性乳胶漆，耐洗刷次数可达到10000次以上，远远高于国家标准的2000次。

(5)由于螯合交联及有机、无机材料的协同作用，使涂膜的耐水性、耐溶剂性、耐热阻燃性均得到加强。涂膜除具有防水机理外，还具有疏水机理，使水分子与涂膜不相容，从根本上解决了水分子的透过问题，可以有效地防止雨水对墙体基材的侵蚀，使保温效果得到保证。

(6)由于有机材料本身就具有柔性和弹性，再加上无机材料的螯合交联，涂膜的柔性和弹性得到加强。用它制备的乳胶漆，断裂延伸率达到500%以上，

可以有效地防止因温差造成的收缩裂纹，还可抵抗建筑物轻微振动对涂膜产生的应力变形。

上一页1 2 下一页

已有0位网友发表了看法
