研究水性环氧地坪涂料的合成制备<<地坪涂料<<涂料频道<<艺术涂料网

地坪涂料

研究水性环氧地坪涂料的合成制备

时间:2011-11-02 10:44:58 来源: 作者:爱卡点击:次

2.2.2水性环氧地坪涂料的施工

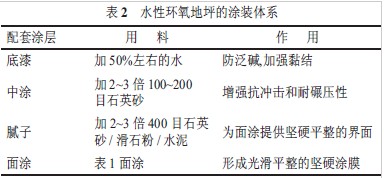

按照用途的不同，如抗冲击、耐碾压、耐磨损、耐腐蚀等，使得涂装体系各有差异。所以需要按常规涂装工序进行涂装，即“基层处理→封底漆→环氧砂浆中涂→环氧腻子→面涂”，具体涂装体系见表2。

施工的温度在10~25℃，空气相对湿度在65%~85%，涂料最好在1h内使用完，以免因固化反应影响施工和涂膜性能。同时，可因地域、人流量、机械操作情况决定是否需要中涂和腻子。

2.3性能测试

涂膜的耐磨性由磨耗仪测定，按GB/T1768—1989执行；涂膜的抗冲击性用抗冲击仪测定，按GB/T1732—1993执行；涂膜的硬度用铅笔硬度计测定，按GB/T1739—1996执行；涂膜的附着力用附着力测试仪测定，按GB/T1720—1989执行；涂膜的耐油性用120#溶剂油测定，按GB/T1934—1989执行；涂膜的耐酸性用10%的硫酸测定，按GB/T9274—1988执行；涂膜的耐碱性用10%的氢氧化钠测定，按GB/T9265—1988执行；涂膜的光泽度由光泽度计测定，按GB/T1743—1989执行。

3结果与讨论

3.1固化剂和环氧E-51的选择及配比的确定水性环氧地坪涂料的成膜物质主要是由疏水性的液体环氧树脂和具有乳化性能的胺类固化剂两部分组成，并决定着涂膜的基本性能。因环氧E-51在常温下流动性好、容易施工、便于购买，水溶性聚酰胺较相对分子质量低的胺、水分散性胺类固化剂具有挥发性低、和环氧E-51的相容性好、乳化效率高等优点，故两者配合选用。同时，为了使两者很好地相容乳化、固化成膜，需加入少量低气味、低黏度的AGE环氧稀释剂(高于室温不加)和助溶剂。

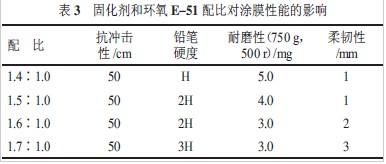

当环氧E-51被胺类固化剂乳化后在水中分散成连续相，随着水分的挥发，固化剂和树脂从表面向内部不断发生交联反应，形成立体网络状结构，与颜填料融合形成坚实、平整、连续的涂膜。然而，如果固化剂和环氧树脂配比过高，因两者的交联密度增加会导致涂膜的硬度增加，耐磨性提高，但柔韧性却会降低，涂膜太脆，容易开裂，同时成本上升；如果固化剂和环氧树脂配比过低，涂膜的柔韧性虽会有所改善，但因两者交联密度的不足会影响涂膜的硬度，甚至成膜的连续性。两者之间的配比对涂膜性能的影响见表3。

根据表3数据综合考虑，固化剂和环氧树脂两者的配比选择在（1.5~1.6）∶1.0比较合适。

3.2颜填料用量对涂膜的影响

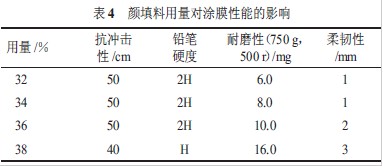

水性环氧地坪涂料中，颜填料是不可少的，其不仅能降低成本，更能配合树脂起到增加硬度、耐磨性、抗冲击和耐化学药品的特性。一般要求其吸油值低、粒径小、硬度高、耐磨性好、耐酸碱腐蚀性好。常用的颜填料有金红石型钛白粉、重晶石粉、石英粉、滑石粉。颜填料用量对涂膜性能的影响见表4。

从表4可以看出，随着颜填料用量的增加，涂膜的抗冲击性、硬度、柔韧性和耐磨性逐渐下降。这是因为随着颜填料的增多，单位体积内用来包覆成膜的树脂和固化剂的用量就会相对减少，导致干膜内的疏松程度增加，内聚力下降，从而使涂膜的综合性能有所降低。但如果颜填料用量太少，不仅会导致成本增加，还会影响到涂膜的透气功能。综合考虑，颜填料用量选在34%~36%比较合适。

3.3微蜡粉用量对涂膜的影响

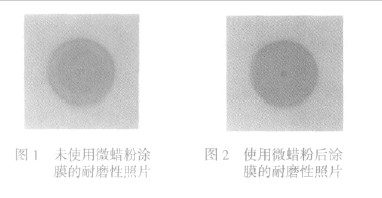

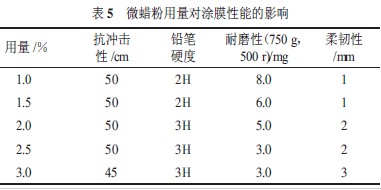

经过以上树脂-固化剂和颜填料的搭配，形成的涂膜虽然有一定的硬度和耐磨性，但当用手或重物压磨时，还是会出现刮痕和粉末（见图1），会影响到涂膜的外观和使用寿命。故需加入适量微蜡粉以增强其硬度，减少其磨损，延长涂膜的使用寿命（见图2）。但如果微蜡粉用量太多，会导致成本增加、硬度增大、容易开裂；如果用量太少，则起不到良好的增硬耐磨作用。微蜡粉用量对涂膜性能的影响见表5。
