全  站关键词

通过采用乳化型环氧固化剂乳化环氧树脂E-51，再结合颜填料、助剂合成了一种水性环氧地坪涂料。讨论了固化剂和树脂配比、颜填料和微蜡粉用量对涂膜性能的影响。试验证明：当树脂和固化剂配比为（1.5～1.6）∶1、颜填料用量为32%～34%、微蜡粉用量为1.5%～2.0%时，涂膜的性能最佳。

1引言

环氧树脂以其良好的硬度、附着力、抗冲击、耐化学品等性能，在地坪涂装领域得到了广泛应用。然而以前大多数环氧地坪涂料是溶剂型的，含有二甲苯、酮或酯类有机溶剂，在生产、施工、成膜的过程中会排放出大量的VOC，对周围环境和人体健康造成很大危害，因此水性环氧地坪涂料日益受到市场和消费者的推崇。目前，市场上流行的水性环氧地坪涂料有2种:一种是以环氧水分散体或环氧乳液和水性环氧固化剂合成的水性地坪涂料；另一种是以自乳化型环氧固化剂乳化液体环氧树脂合成的水性环氧地坪涂料。前者虽更能体现出水性涂料的特点，然而价格较高；后者虽靠固化剂乳化环氧树脂而成水性地坪涂料，但价格较低，更易为消费者所接受。

综合以上水性环氧体系的优劣，通过将颜填料和自乳化型环氧固化剂经过润湿分散后作为甲组分，以液体环氧树脂E-51和活性稀释剂分散后作为乙组分，施工时按一定的比例混合后即可成为水性环氧地坪涂料。该涂料具有硬度高、耐磨性好、耐化学品性和柔韧性佳、气味低、自流平性能好等优点，具有良好的应用前景。

2试验部分

2.1试验原料及配方

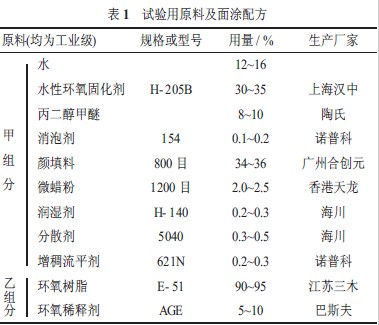

本试验所用的原料及面涂配方见表1。
