全  站关键词

2.3.1防沉剂的选用

本试验所用的鳞片状锌粉密度小，仅为球锌的1/3，在料浆中悬浮性好，但长期贮存仍会出现软沉淀现象，加之配方中另外使用了铁钛粉等密度大的颜料，所以必须使用防沉剂。常用的防沉剂包括有机膨润土、气相二氧化硅、聚酰胺蜡等。试验表明：在配方中使用具有高分散性的有机膨润土SD-2效果较好，且使用方便，无需研磨，直接添加后通过高速分散即可满足细度要求，贮存一个月后，涂料无分层及沉淀现象；而采用聚酰胺蜡防沉效果不是很明显；采用气相二氧化硅后触变严重，施工时涂膜容易产生气泡和针孔。

2.3.2除水剂的选用

本试验中的成膜物质是湿固化聚氨酯树脂，其贮存稳定性较差。这是因为在贮存过程中，-NCO基与空气、溶剂中微量的水分反应而胶化，尤其用于生产

色漆时，颜料粒径很小，形状不规则，表面积、表面能大，颜料表面通常会吸附少量水，使涂料难以长期保存。这使湿固化聚氨酯色漆始终得不到大规模地推广应用。因此必须采用干燥的颜料粉，同时配用除水剂，才能保证涂料的贮存稳定性。常用的除水剂主要有：甲苯磺酰异氰酸酯、原甲酸乙酯、唑烷、分子筛等。

甲苯磺酰异氰酸酯的价格贵，用量大，大大提高了产品的成本；原甲酸乙酯与水反应产生醇，小分子醇会与湿固化聚氨酯树脂反应，降低涂膜的交联密度；分子筛仅是吸收水分而不是与水分反应，水分仍然残留在体系中，并慢慢释放出来，导致凝胶。本试验中，采用4-乙基-2-甲基-2-（3-甲基丁基）-1，3恶唑烷作为除水剂，唑烷可优先于-NCO基与水快速反应，不产生CO2气体，加入湿固化聚氨酯体系中，可改善漆膜的耐腐蚀性、耐化学品性。

2.4湿固化富锌底漆与传统富锌底漆防腐性比较

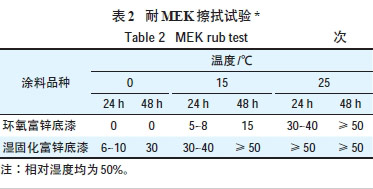

将制备的湿固化富锌底漆与传统富锌底漆进行耐MEK擦拭和防腐性的试验，结果分别见表2、3。
