全  站关键词

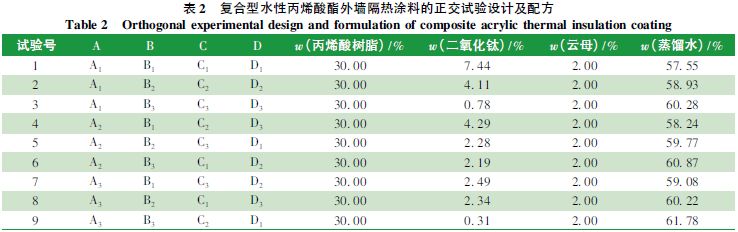

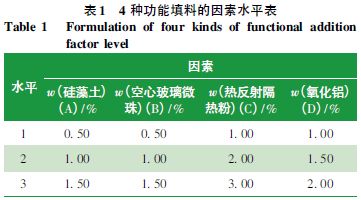

通过对正交实验中4种因素对隔热效果的影响进行极差分析可知，4种功能颜料对涂层隔热性能的影响显著性为:C＞B＞D＞A，并根据隔热温差越大隔热效果越好的原则，得出4种功能颜料的最优水平搭配为A3B2C3D2，因此可以得到如表3所示的复合型隔热涂料的最佳配方。按上述隔热测试方法对最佳配方的复合型隔热涂料样涂膜和空白涂料样涂膜的隔热效果进行测试，结果表明，该配方的复合型涂料的隔热温差可达8.7℃。




3结语

以水溶性丙烯酸树脂为基体，通过添加硅藻土、空心玻璃微珠、热反射隔热粉、氧化铝粉等具有隔热性能的功能颜料，制备了4类隔热涂料，它们的最佳配方的隔热温差分别为6.9℃、7.2℃、10.2℃(颜料质量浓度为45%条件下，掺量为11%时)、6.3℃。在此基础上，对上述4种功能填料进行复合配制，制备得到了集3种隔热机理为一体的高效复合型隔热涂料，并利用正交实验得到复合型隔热涂料的最佳配方，测试结果表明:该配方制备的复合型隔热涂料隔热温差为8.7℃，涂料的主要性能指标测试结果都符合相关标准要求，综合性能好，符合建筑外墙涂料低碳节能环保的发展趋势。
