全  站关键词

建筑能耗约占全国能耗的35%，国家已经对新建筑采取了强制性隔热保温措施，采用隔热保温涂料对建筑物的屋顶、外墙进行涂装是目前重点推广的节能方法之一。根据隔热涂料的隔热机理和隔热方式不同，隔热涂料可分为阻隔型、反射型、辐射型。一种隔热保温效果良好的涂料往往是两种或多种隔热机理协同作用的结果［1－2］。目前，国内硅酸盐类隔热涂料是生产和使用最为广泛的阻隔型隔热涂料，反射型和辐射型隔热涂料还没有得到广泛的应用。但是，对于阻隔型隔热涂料而言，由于材料本身存在结构上的缺陷，这类隔热涂料较少用于外墙涂装［3－4］。目前自主研发的复合型外墙用涂料在国内的应用很少，相关研究仍处于起步阶段。

在全球气候变暖对人类生存和发展产生严峻挑战的情况下，发展低碳经济是全球各国达成的共识。鉴于我国建筑行业近年迅猛的发展势头和广阔的发展前景，复合型隔热涂料产业的市场发展潜力非常巨大，研制性能优良的水性复合型保温涂料是建筑外墙涂料的发展趋势。本研究在先分别制备阻隔、反射、辐射型隔热涂料的基础上，研制集3种隔热功能为一体的高效复合型隔热涂料，并利用正交实验得到复合型隔热涂料的最佳配方。

1实验部分

1.1主要试剂

丙烯酸:分析纯，天津市大茂化学试剂厂;N－羟甲基丙烯酸酰胺:分析纯，天津市化学试剂研究所;丙烯酸丁酯、甲基丙烯酸甲酯、二氧化钛:分析纯，天津市福晨化学试剂厂;硅藻土:化学纯，广东台山化工厂;空心玻璃微珠:分析纯，佛山银亮粉体材料有限公司;氧化铝:化学纯，广东台山化工厂;热反射隔热粉:分析纯，佛山银亮粉体材料有限公司。

1.2主要仪器

HH－2数显恒温水浴锅:金坛市富华仪器有限公司;精密增力电动搅拌器:金坛市宏华仪器厂;BME100LX高剪切混合乳化机:上海威宇机电制造有限公司;微机控制电子万能试验机:深圳市瑞格尔仪器有限公司;HL5050嵌入式白炽灯具:佛山南海罗村廻龙灯饰电器有限公司。

1.3涂料制备

1.3.1水溶性丙烯酸树脂的制备

在带有搅拌的四口烧瓶中加入水、十二烷基硫酸钠、乳化剂OP－10升温到50℃，将N－羟甲基丙烯酰胺水溶液、单体(甲基丙烯酸甲酯、丙烯酸丁酯、苯乙烯等)按配方混合并加入反应体系，搅拌乳化，继续升温并缓慢滴加过硫酸铵水溶液，于80～82℃保温搅拌反应回流1.5h，待体系降温至50℃后用少量的三乙胺水溶液调节pH=7.5～8.5，用乙二醇丁醚和水混合稀释即可过滤出料，得到水溶性丙烯酸树脂。

1.3.2不同类型隔热涂料的制备

(1)阻隔型/反射型/热反射型/辐射型隔热涂料的制备:

将二氧化钛和隔热功能填料(硅藻土/空心玻璃微珠/热反射隔热粉/氧化铝)加入乳化机，搅拌分散即得颜填料色浆;然后将水溶性丙烯酸树脂乳液加入调制好的颜填料色浆中搅拌，调节黏度和pH，即可得到相应的阻隔型/反射型/热反射型/辐射型隔热涂料。

(2)复合型隔热涂料的制备:结合上述4种隔热功能填料的用量和隔热效果关系，采用正交试验，探索最佳的复合型涂料的最佳配方，按上述实验方法制备复合型隔热涂料。

1.4涂料性能的测试

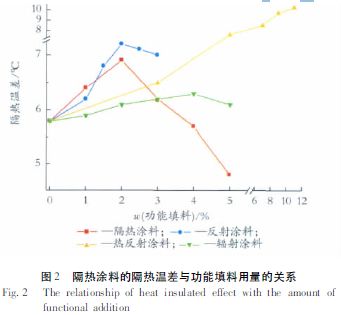

涂料的基本性能测试参照相应的国家标准进行，隔热性能测试方法主要是参照1976年美国军标MIL－E－46136(A)［5－6］提供的标准设计改进的自制热箱装置，如图1所示。
