全  站关键词

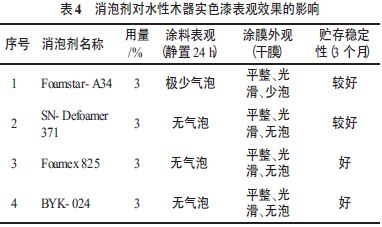

表4所列的4种消泡剂是经过大量试验筛选出来的，每种消泡剂在本研究体系中均可使用，从优中选优的原则出发，3号和4号搭配使用效果更佳。这是因为Foamex825是聚硅氧烷-聚醚共聚物的非离子型水包油乳液并含有二氧化硅，其在水性涂料的生产和施工过程中，具有抑泡和破泡的作用，并且特别容易混入，能提供较多的功效兼非常低的缩孔倾向。BYK-024消泡剂是破泡聚合物和聚硅氧烷混合物，有优异的长效性和稳定性，对颜色的相容性和光泽无影响。将2种消泡剂搭配使用，并在生产过程中分阶段加入，能取得理想的消泡效果。

3.4增稠剂的选择

水性木器实色漆应具有较高的黏度和触变性，这样才不会在贮存过程中产生沉淀，在施工过程中产生流挂，便于厚膜涂装。在高触变体系里最适合的增稠剂是丙烯酸类和聚氨酯类，尤其是疏水改性产品，对涂膜的耐水性有明显改善。疏水改性丙烯酸缔合型增稠剂和非离子聚氨酯缔合型增稠剂配合使用，不但能提高涂料体系的黏度和触变指数，而且还有利于控制流平和防飞溅，并且提高贮存稳定性。

试验证明，在水性木器实色漆中，增稠剂TT935、RM-8W、RM-2020组合使用，可取得理想效果。

3.5纳米SiO2的作用

纳米SiO2分子呈三维链状结构，比表面积大、表面自由能高，表面因严重配位不足而存在不饱和残键及不同状态的羟基，具有较高的活性。将纳米SiO2分散到水性木器实色漆中，与PUA水性树脂和水发生界面反应，形成三维空间结构，纳米SiO2细粒子形成活性吸附中心，在涂膜中形成网络结构，从而增强了涂膜的致密度、韧性、平滑性及硬度；纳米SiO2具有极强的紫外吸收、红外反射特性，对波长400nm以内的紫外光吸收率达70%以上，因此添加纳米SiO2的木器实色漆耐老化、耐候性优异；纳米SiO2粒子表面具有亲水性，在成膜过程中能与含有亲水性官能团的乳液反应，交联成网状亲水性涂膜，对提高涂膜的耐水性和耐沾污性有显著贡献；另外，纳米SiO2的加入，还可以改善涂料的流平性和悬浮性，能有效地减少涂料在贮存期的沉淀和施工时的流挂。

3.6性能检验结果

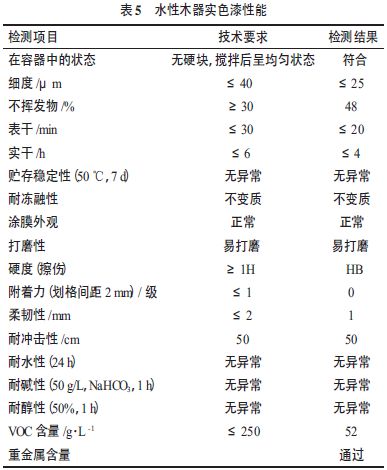

常规性能按HG/T3828—2006《室内用水性木器涂料》检测；环保性按HJ/T201—2005《环保标志产品技术要求水性涂料》检测；柔韧性按GB/T1731—1993检测；耐冲击性按GB/T1732—1993检测。结果见表5。




4施工方法

水性木器实色漆可应用于中纤板木门、户外木质窗、百页窗、栅栏、窗框、园林木构物等木制品，可采用无气或中压混气喷涂，也可加适量水后用普通重力喷枪施工，流平性好。施工工艺流程如下：

基材处理（打磨、刮腻子）→水性封闭底漆→打磨→第二道封闭底漆→打磨→喷实色面漆（面漆可根据需要调配成各种颜色）

5结语

水性木器实色漆是水性木器漆家族中的一个品种，在无需显露木纹的木制品涂装中呈现传统调和漆的涂饰效果。研制的水性木器实色漆具有固含量高、施工容易、应用广泛、VOC含量低、环保低毒等特点，漆膜具有附着力强、柔韧性好、耐水耐化学品性优、耐候耐久性佳等性能，是一款性价比较优的水性木器漆。
