全  站关键词

2结果与讨论

2.1自制水性醇酸树脂的特性

自制的水性醇酸树脂具有以下优点：（1）树脂中带有磺酸盐基团。该磺酸盐基团较羧酸盐基团有更好的水溶性，只需很少的添加量就能使树脂具有很好的水稀释性；（2）树脂合成结束后，并不需马上用水稀释，而是用助溶剂将其稀释成75％的固含量。在这样的体系中，树脂不与水直接接触，提高了树脂的贮存稳定性和耐水解性。同时，由于其固含量高，可节约罐装和运输的成本；（3）由于树脂是靠较少量的磺酸盐基而具有水稀释性，可使树脂的酸值降得很低，且不需要用胺（或氨）中和，漆膜的耐水性好；（4）树脂具有很好的机械稳定性，制漆时可用水直接稀释，且可与颜料直接砂磨，减少分散剂的用量，进一步提高漆膜的耐水性。
2.2水性催干剂的选择

自干型水性醇酸面漆体系中必须加入催干剂，以促进其氧化交联。目前使用的典型催干剂为溶剂型，可溶于芳烃或脂肪烃，在水中很难分散，因此可采用提前加入助溶剂中，然后再分散到水中的方法。即使如此，也难以得到快干、高光泽的良好涂膜。笔者采用了OMG公司提供的Octa-Soligen421催干剂。该催干剂是紫色透明液体，由多种高活性金属催干剂复配而成。它在水性醇酸树脂中有很好的相容性和稳定性，不会导致漆膜黄变。在低温（＜13℃）和高湿度（相对湿度＞80％）下也有很好的干燥性能。Octa-Soligen421的推荐用量为4%~6%（按树脂用量计）。

2.3pH值调节剂的选择

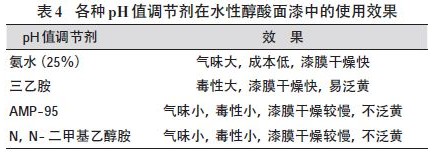

该水性醇酸涂料中添加pH值调节剂，主要用于防止水性醇酸涂料体系由于添加不同颜料和助剂导致体系pH值的变化，保持水性醇酸涂料体系的酸碱平衡。一般来说，水性醇酸涂料的pH值控制在7.5~8.5较好。pH值调节剂不同，能明显影响水性醇酸涂料的贮存稳定性、黏度、干燥速度及漆膜的泛黄性，因此选择pH值调节剂十分重要。通常，选择pH值调节剂时应综合考虑以下几个因素：（1）挥发性好；（2）价格便宜，气味小；（3）对体系的稳定性好。试验中选用氨水（25%）、三乙胺、AMP-95及N，N-二甲基乙醇胺作为pH值调节剂，对漆膜性能进行了考察，结果如表4所示。从表4可以看出：氨水的挥发速度快，漆膜干燥性能优良；三乙胺的挥发较氨水慢，且原料毒性较大；AMP-95和N，N-二甲基乙醇胺气味小，毒性小，但漆膜干燥较慢。通过筛选，氨水（25%）具有最佳的综合性能。
