全  站关键词

采用自制的磺酸盐基水性醇酸树脂，制备成具有一定装饰效果和优异机械性能的水性醇酸工业面漆，并对影响面漆性能的多种因素进行了探讨。

醇酸树脂由于其低相对分子质量，显示出优异的成膜性，遂使最终涂膜具有极高的光泽，且由于其易施工和与空气交联的特性，以及其通用性而得到广泛应用。随着人们环保意识的增强，限制VOC（挥发性有机化合物）排放量的法律法规的制定，以及石油能源的紧张，使我国的涂料行业向环保化和集约化方向发展。由于水性涂料的可行性、成本和环境的可接受性等原因，使其在整个涂料工业中的地位越来越重要［1］。将醇酸树脂水性化，并制备环保型水性工业涂料已经受到颇多的关注［2-4］。本文采用自制的磺酸盐基水性醇酸树脂，制备成光泽度高、装饰性好的水性醇酸工业面漆，并对影响面漆性能的多种因素进行了探讨。

1实验部分

1.1主要原材料

水性醇酸树脂（75%，自制）、钛白粉（R595，杜邦公司）、炭黑（N-220，山东奥纳化工有限公司）、催干剂Octa-Soligen421（10%，OMG公司）、润湿分散剂（BYK-190，毕克公司）、消泡剂（Foamex810，迪高公司）、流平剂（BYK-333，毕克公司）、增稠剂（RM-8W，罗门哈斯公司）、pH值调节剂（氨水，25%）、流平剂（RM-2020，罗门哈斯公司）。中铬黄、氧化铁红、大红粉、酞菁蓝，均由山东东营利丰化工公司提供。

1.2实验仪器和设备

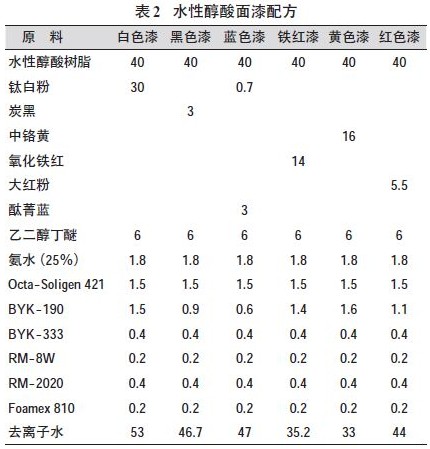

主要实验仪器和设备见表1。
