全  站关键词

最近20年来，聚氨酯防腐蚀涂料在我国得到了较快的发展。不同结构的聚氨酯除了具有优异的防腐蚀性能外，还有很好的耐候性和装饰性，故其被广泛应用于桥梁、石油储罐、化工厂设备等的防腐。聚氨酯涂料中的氨酯键不与酸、碱、油反应，具有类似酰胺基的特性，如优良的耐化学品性、耐油性及力学强度，故其非常适合应用在石油化工储罐的内壁，特别是钢质或混凝土油罐内壁。本文根据钢质或混凝土油罐对内壁防腐的需求，以及从安全等方面考虑，研究了以含羟基聚酯与芳香族异氰酸酯进行交联聚合形成预聚物，配以受阻胺MOCA为固化剂，同时引入阳离子型抗静电剂，组成的双组分持久型耐油导静电聚氨酯弹性涂料。

2试验部分

2.1配方设计原则

涂料配方设计原则：①涂膜要具有优良的耐油性能，如耐汽油、柴油、轻油、石脑油等;②固化后的涂膜不得污染油品;③涂膜的表面电阻率为105～109Ω，经过油品浸泡后稳定持久;④涂膜的弹性伸长率大于500%，扯断强度不小于15MPa;⑤涂料易于施工，可采用喷涂、刷涂、辊涂等施工方式，并且在较低的温度下(0℃左右)也能够固化;⑥涂料一次成膜厚度为35～40μm。

2.2原料

聚癸二酸一缩乙二醇聚酯、聚己二酸一缩乙二醇聚酯、甲苯二异氰酸酯(TDI)、二甲苯、醋酸乙酯、锐钛型钛白粉(BA01-01)，防沉剂(膨润土)，抗静电剂、MOCA、苯甲酰氯。

2.3涂料制备

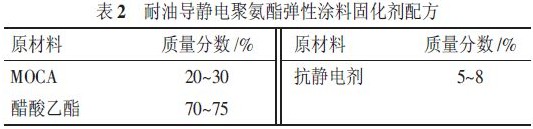

耐油导静电聚氨酯弹性涂料预聚物配方见表1。
