网站导航 进入旧版 English

涂料文集

我的位置：首页涂料频道涂料文集研究氯磺化聚乙烯涂料制备及在重防腐中的应用

研究氯磺化聚乙烯涂料制备及在重防腐中的应用

时间:2011-10-20 12:00:12 来源: 作者:孙慧 点击:次
[打印] [收藏] [推荐]
2.3固化剂的选择

CSP防腐涂料是由固化剂与氯磺酰基反应交联而固化的双组分涂料。传统固化剂一般用金属氧化物、聚酰胺树脂、氢化松香等。涂膜表干一般小于1h，但交联固化实干一般需3~7d（视气温高低和固化剂种类而异）。反应缓慢，影响施工进度，尤其是多层复涂施工。根据有关资料介绍，固化剂对CSP部分性能的影响见表1。

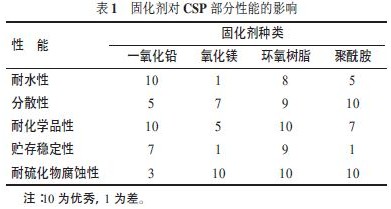

表1 固化剂对CSP部分性能的影响

从表1可以看出，环氧树脂可作为CSP的固化剂，如果再能引入环氧树脂的固化剂，可使涂膜的干燥速率、硬度大大提高。

改性胺类环氧树脂固化剂分子结构上既带有憎水性优异的长脂肪链、常温下反应活性高的脂肪胺，又含抗化学腐蚀的苯环结构，使它既具有一般酚醛胺的低温、潮湿快速固化的性能，又有一般低分子聚酰胺固化剂的长操作期和较宽的树脂混合比例，用它取代金属氧化物作固化剂，可显著提高漆膜的干燥速率和防腐蚀性能，改善涂层附着力和施工操作性。

2.4改性CSP防腐涂料配方及性能

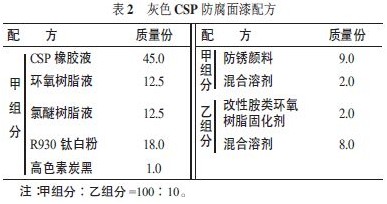

灰色CSP防腐面漆配方见表2。

灰色CSP防腐面漆配方

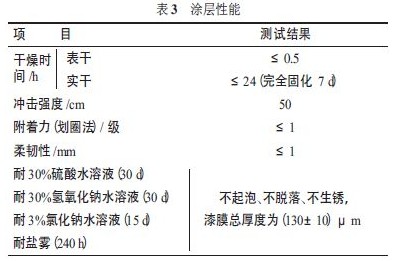

表2配方制备的涂料具有的优良性能见表3。

性能

3在防腐工程中的应用

改性CSP防腐涂料生产工艺简单，施工操作容易，涂层具有优良的耐腐蚀性能，已成功使用在一些对防腐性能要求较苛刻的生产环境中。

关键词： 研究磺化聚乙烯
上一篇：介绍喷涂聚脲防水涂料产品国家标准的制定与实施
下一篇：介绍珠光汽车涂料施工时的特点及技巧
相关文章
发布评论
  • 验证码：

最新添加工程库

进入工程库

涂料样板库

涂料频道最新文章

更多>>

编辑推荐最新文章

更多>>

热门论坛

进入论坛

热门博文

进入博客
