全  站关键词



反应温度升高有利于活化能大的反应发生，因此链转移反应速率比链增长反应速率增加得快，聚合物树脂的聚合度变小，即树脂相对分子质量随着反应温度升高而逐渐减小，因而黏度相应减小。

2.4热塑性丙烯酸树脂的配方

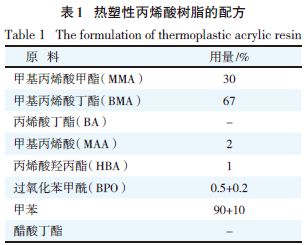

热塑性丙烯酸树脂的配方见表1。




按表1配方制备的丙烯酸树脂与硝化纤维素配用制成的罩光漆，具有很好的抛光打磨性、光泽、保光性及耐候性等，并有适中的柔韧性，同时发现加入2%的甲基丙烯酸后，可使漆膜具有更好的附着力。

实验中还发现：硝化纤维素还有助于提高整个清漆体系的黏度。

3结语

本文利用合成的热塑性丙烯酸树脂制备了热塑性金属罩光漆，涂膜的干燥时间短，附着力强，硬度高，光泽性好，耐盐水性优异。软硬单体比例对热塑性树脂的玻璃化温度有贡献，单体种类与配比是影响漆膜硬度的主要因素。另外，引发剂的用量以及反应温度对树脂黏度有明显影响，引发剂用量越大，体系的反应温度越高，热塑性树脂的黏度越小。
