研究水性醇酸涂料漆膜的耐盐雾性<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究水性醇酸涂料漆膜的耐盐雾性

时间:2011-10-11 13:17:01 来源: 作者:孙慧点击:次

2结果与讨论

2.1水性醇酸树脂的选择

水性醇酸树脂是涂料的主要成膜物质，选择合适的基料是配方设计的关键环节，经过反复试验，树脂相对分子质量的大小对漆膜的水溶性和防腐蚀性影响较大，以同类型的树脂比较，相对分子质量小的树脂水溶性好，但漆膜的防腐性能差，相对分子质量较大的树脂漆膜有较好的防腐性能，但水溶性变差，因此，在选择树脂时，保证树脂水溶性的前提下，尽可能使树脂的相对分子质量大一些，以制得性能较好的漆膜。

2.2分散剂的选择

分散剂的选择非常重要，很多分散剂都会降低涂膜的耐腐蚀性，防腐蚀性和分散性的最佳平衡是选择分散剂的关键，强疏水性的分散剂吸咐在颜料颗粒表面，通过电荷排斥和空间位阻排斥，使颜料颗粒稳定分散，防止絮凝颗粒的形成，不会产生诸如附着力降低、柔韧性不良、耐水性、耐盐雾性变差，颜料粒子沉降等问题。选择聚丙烯酸铵盐，聚羧酸钠盐和聚羧酸铵盐进行实验，实验结果见图1。

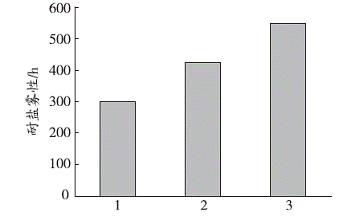

图1分散剂对漆膜耐盐雾性的影响

1—聚丙烯酸铵盐；2—聚羧酸钠盐；3—聚羧酸铵盐

从图1可知：选择不同种类的分散剂对漆膜耐盐雾性的影响很突出，疏水性的铵盐形成良好耐水膜，钠盐类亲水性分散剂相对分子质量低，降低了涂膜的耐水性和耐盐雾性，高相对分子质量特殊结构的聚羧酸铵盐防腐性最好。

2.3防锈颜料的选择

防锈颜料在涂料中主要是通过物理和化学反应起到防腐蚀的作用，不同的防锈颜料及其不同的搭配所产生的防锈效果也不同，见图2。

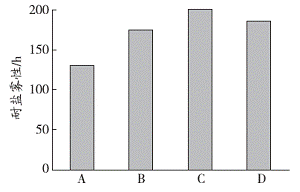

单一防锈颜料的防腐性

A—三聚磷酸铝；B—磷酸锌；C—改性磷酸锌；D—铁钛粉

（a）单一防锈颜料的防腐性

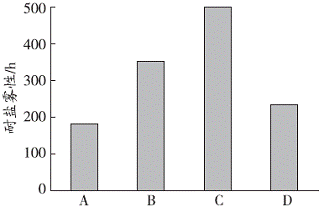

复合型防锈颜料的防腐性

A—改性磷酸锌与三聚磷酸铝；B—复合铁钛粉与磷酸锌；C—改性磷酸锌与复合铁钛粉；D—磷酸锌与三聚磷酸铝

（b）复合型防锈颜料的防腐性

图2防锈颜料的选择

由图2可看出：单一的防锈颜料所产生的防锈作用不大，而以改性磷酸锌和复合铁钛粉搭配使用效果最佳，这是因为复合铁钛粉的主要成分是几种形态不同的磷酸盐，通过进一步加工，使它成为一种不含水的聚磷酸复盐，它本身具有一定的防锈能力，然后引入几种纳米粉体材料，使其防锈能力得到大幅度提高。磷酸根与钢结构表面的铁原子反应生成磷酸铁络盐，这层络盐牢固地附着在钢铁表面，从而保护了钢件。引入纳米材料后形成超常致密的漆膜，有效地阻隔了水分子、氯离子、氧气等对钢铁表面的侵蚀，从而达到物理防锈和化学防锈。改性磷酸锌与磷酸锌的防锈机理基本相同，只是由于改性磷酸锌是磷酸铝锌的水合物，其磷酸盐的组分比磷酸锌多，在磷酸锌的基础上增加了漆膜的防腐性、耐水性。因此通过复合铁钛粉和改性磷酸锌两种特殊防锈颜料的配合，不但能够起到物理防锈还起到了化学防锈作用，可以使钢材在很长时期内具有最有效的防腐能力。

关键词： 研究水性醇酸

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：研究双组分水性聚氨酯工业涂料与制备
