全  站关键词

图1试验前样板


⑶试验溶液

2%NaOH水溶液，每次试验前现配现用。

⑷试验容器

试验在不加盖的平底箱（塑料或其它耐碱性材质）中进行，箱的尺寸为（600±50）mm×（400±50）mm×（250±50）mm，箱内底部放置多孔隔板，多孔隔板垫起高度为10～15mm。

⑸试验步骤

①将试验溶液加入试验容器中，试验溶液应高于垫起的多孔隔板；②把标准试板小心放入容器中，刷涂有铁蓝的底漆面向上，试验溶液浸没试板的高度应大于试板厚度的1/2，确保在试验周期内试板底面均被试验溶液充分浸润，用新闻纸将箱口覆盖并用胶带将周围密封好；③每个样品制备3块试板，按规定的试验时间进行，试验结束后取出试板，应立放通风处并完全干燥，在规定的标准环境中放置24h后观察结果。

⑹结果判定

判定时观察试板中间区域，观察面积为110mm×50mm（以试板的长边向内各减10mm，短边向内各减20mm的面积为准），视铁蓝变色（由蓝色变为棕黄色）面积的百分比，3块板中有2块板的变色面积均不大于10%判定为合格，见图2。

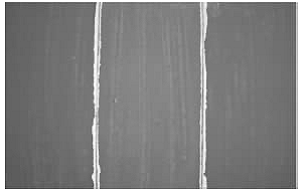

图2抗泛碱性试验后样板


2.2.7抗盐析性

⑴试验溶液

试验溶液配比（质量比）为：Na2SO4∶NaCl∶水=5∶10∶85，每次试验前现配现用。

⑵结果判定

判定时观察试板中间区域(同抗泛碱性)，视铁蓝表面析出的白色结晶或者泛白色的百分比，3块板中有2块试板表面析出的白色结晶或泛白面积均不大于10%判定为无异常，见图3。


图3抗盐析性试验后样板


3结果与讨论

3.1对封闭底漆的性能要求

封闭底漆也是一种涂料，由基料、颜料、填料、分散介质和助剂等组成。对于封闭底漆用的基料来说，可以是溶剂型树脂也可以是水性乳液。封闭低漆一般用于外墙涂装，是新旧墙面涂装的第一道涂料，具有封闭和阻隔、加固和稳定、黏结和过渡的功能。

3.1.1封闭和阻隔功能

外墙基层使用的材料一般为水泥、石灰、砂、石膏及添加剂等材料，这类材料含有很多可溶性碱、盐，涂料涂装后这些材料可能渗透到漆膜中对漆膜起破坏作用，或留在漆膜表面使漆膜表面“泛碱”、“起霜”。封闭底漆所具有的封闭和阻隔功能能避免或减少这类情况的出现。有时候外墙涂料在配色时使用耐碱性差、色彩鲜艳的有机颜料，封闭底漆能够防止基层中碱分、盐分的渗出造成漆膜褪色。另外封闭底漆还具有适当的透气性，能够使墙体中的水分释放而不会引起漆膜的开裂、起泡等问题。

3.1.2加固和稳定功能

封闭底漆应该能加固粉化、酥松和脆化的基层，起到表面处理和稳定的作用。外墙基层一般比较粗糙，封闭底漆渗透到基层的空隙中，增加基层的强度和与后道涂料的附着力。

3.1.3黏结和过渡功能

封闭底漆渗透到基层中，相当于基层与表面涂膜的“过渡层”，对基层和后道底漆有很好的黏结力。

3.2封闭底漆的材料组成及其对性能的影响

3.2.1溶剂型树脂与水性乳液基料的选择对底漆性能的影响

底漆应选用粒径小、成膜温度低、稳定性好、耐水解性好、耐碱性强、渗透性强、附着力好、封闭性佳的基料，从而使生产的底漆具有更好的稳定性、渗透性、成膜性和附着力。这些基料既可以是溶剂型树脂也可以是水性乳液。溶剂型树脂是高分子真溶液，即在溶剂中能自发形成单相均匀的分子分散体系，在热力学上是稳定的体系。高分子溶液不是单液胶体而是真溶液，它是分子分散体系而非胶粒分散体系。目前水性基料主要是合成树脂乳液（阴离子型或阳离子型），乳液是憎性胶体，它是憎液胶粒通过第三组分（乳化剂）分散在连续相中的，在热力学上是不稳定体系。溶剂型树脂的分子和溶剂有亲和力（自动溶解成溶液），黏度高。乳液中的分散相与连续相（水）无亲和力，需要第三组分(乳化剂)。表4是溶剂型和水性封闭底漆的性能比较。

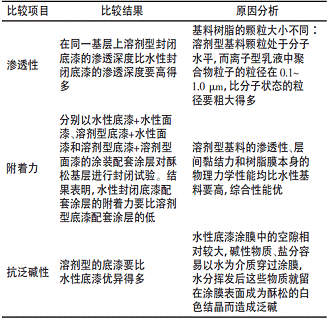

表4溶剂型和水性封闭底漆的性能比较


上一页1 2 3 下一页

已有0位网友发表了看法
