探讨抗碱封闭底漆对外墙涂料耐候性的影响因素<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

探讨抗碱封闭底漆对外墙涂料耐候性的影响因素

时间:2011-08-30 16:17:06 来源: 作者:小辉点击:次

1引言

建筑外墙涂料由于安全环保、色彩鲜艳、价格低廉、施工简便且节能降耗，逐渐成为外墙装饰的主流方向。建筑涂料的施工基层往往是砂浆混凝土，其中的石灰、水泥具有很强的碱性，随着基层水分的挥发，水泥内的碱分及可溶性盐会以水溶液的形式从水泥毛细孔中透过涂层而渗出，氢氧化钙被带到表面，逐渐与空气中的二氧化碳反应生成难溶的中性碳酸物。这种白色的物质极难完全除去，容易引起涂层变色发花、褪色、剥落等问题，严重地影响了涂膜的装饰性和保色性。因外墙涂料需要具有较高的耐候性才能适应当前建筑技术发展的需求，而涂料的耐候性又是涂料各项性能的集中表现，除涂料的面漆基料及涂装技术外，配套底漆是影响外墙涂料涂装效果的关键因素。

2试验部分

2.1基本配方及性能测试

基本配方见表1，产品的性能测试结果见表2。

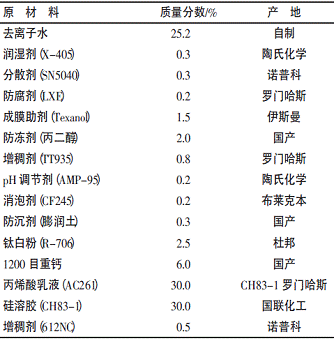

表1原材料及基本配方

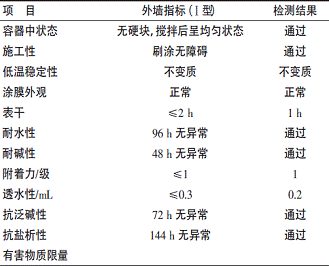

表2产品性能的测试结果

2.2主要试验方法

2．2.1试验基材

⑴纤维增强水泥中密度平板

抗泛碱和抗盐析性试验用板，密度1200kg/m3，厚度为（6.0±0.5）mm，表面处理符合JG/T23—2001中4.2的规定。

⑵石棉水泥板

除抗碱性和抗盐析性外，其余项目检验用板，规格符合JC/T412—1991（1996）表2中1类板（加压板厚度为4～6mm）的技术要求，其表面处理应该符合JG/T23—2001中4.2的规定。

2.2.2试板要求

试板尺寸、数量、养护期及底漆涂布量（刷涂）按表3规定执行。

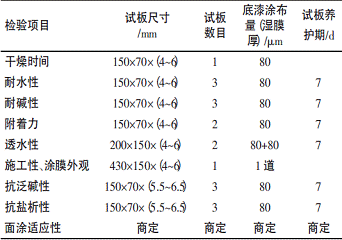

表3制板要求

2.2.3耐水性

按GB/T1733—1993甲法的规定进行，试板投试前封边、封背。将3块试板浸入GB/T6682规定的三级水中，如果3块板中有2块未出现起泡、掉粉等涂膜病态，可评定为无异常。如果出现以上病态，按GB/T1766进行描述。

2.2.4耐碱性

按GB/T9265的规定进行，如果3块试板中有2块未出现起泡、掉粉等涂膜病态，则可评定为无异常，如果出现以上病态，按GB/T1766进行描述。

2.2.5附着力

按GB/T9286的规定进行，划格间距为2mm，应施加胶粘带。

2.2.6抗泛碱性

⑴PVA-铁蓝水溶液的配制

●2%PVA（粉状聚乙烯醇1788）水溶液的配制：按计算量将水加入容器中，在高速搅拌下缓慢加入粉状聚乙烯醇（1788），加完后，继续高速搅拌，待溶液中无团块状物即可出料，用198μm滤网过滤后，在本标准规定的环境下静置备用，贮存期不超过1个月。

●2%PVA-铁蓝水溶液的配制：按计算量将以上配制的2%PVA水溶液加入容器中，边搅拌边加入符合HG/T3001—1999要求的LA09-03铁蓝颜料，2%PVA水溶液与铁蓝颜料的质量比为4∶1，高速搅拌15min至均匀，出料后于本标准规定的环境下静置备用，贮存期不超过1个月。

关键词： 探讨封闭底漆

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：探讨纳米金刚石在特种功能涂料中的应用进展
