全  站关键词

2.5石墨导电涂料的导电机理

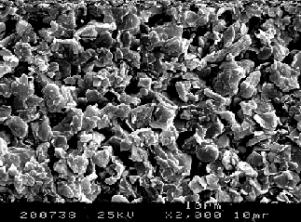

石墨导电涂料的导电性能主要取决于石墨的含量和分散状态，当导电石墨的含量增加到某一临界含量时，体系的电阻率急剧降低，这时石墨含量的任何细微变化均会导致电阻率的显著改变，这种现象通常称为“渗漏现象”，导电填料的临界含量通常称为“渗漏阀值”，在突变区域之后，体系电阻率随石墨含量的变化又回复平缓，如图1所示。当导电相粒子的含量较低时，石墨粒子是无规则地分布在树脂基体材料中的，彼此之间互相不连接。随着石墨粒子含量的增加，石墨粒子将相互聚集成较大的集团，使得石墨粒子之间的相互连接程度增大。并在渗漏阈值处石墨粒子相互连接成一个连续的渗漏集团，这从图5的扫描电镜照片中可以清楚地看出这种连接状态。涂层中导电粒子之间的稳定接触是由于导电涂料的固化后造成的。导电胶在固化或干燥前，导电粒子在涂层中是分离存在的，相互之间无连续接触，因而处于绝缘状态。石墨导电涂料固化后，由于溶剂的挥发和胶粘剂的固化而引起胶粘剂体积收缩，使导电石墨粒子相互间呈稳定的连续接触，因而呈导电性，如图6所示。
