研究三聚氰胺甲醛树脂改性淀粉胶粘剂的应用<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究三聚氰胺甲醛树脂改性淀粉胶粘剂的应用

时间:2011-08-18 14:29:21 来源: 作者:聪聪点击:次

2.2红外光谱分析

淀粉是以葡萄糖为结构单元的天然高聚物,由葡萄糖单元(C6H10O5)通过糖苷键(C—O—C)结合而成,分子通式为(C6H10O5)n,n值在160~6000之间。过硫酸铵(APS)以及三聚氰胺甲醛树脂(MF)与淀粉的化学反应如下所示。

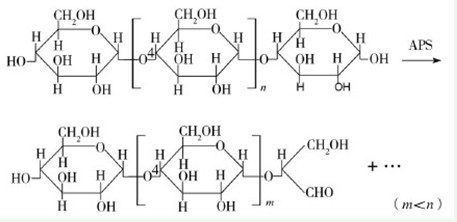

1)过硫酸铵的氧化反应。

过硫酸铵的氧化反应

2)三聚氰胺甲醛树脂的交联反应。

三聚氰胺甲醛树脂的交联反应

淀粉改性前后的红外光谱见图1,曲线a中,3300cm-1宽峰为淀粉的—OH伸缩振动峰;2923cm-1为淀粉分子链的C—H伸缩振动峰;1454~1372cm-1为淀粉的环骨架振动峰;1160~1084cm-1为C—OH的伸缩振动峰;998cm-1为C—O—C的伸缩振动峰。淀粉的红外谱图表明,淀粉含有大量的—OH亲水基团。

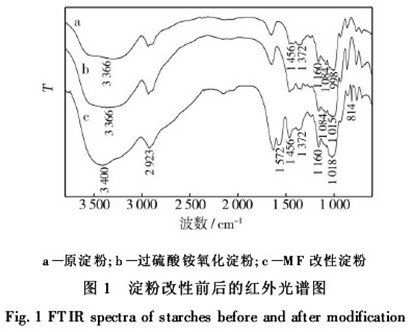

图1 淀粉改性前后的红外光谱图

比较曲线a与b可知,氧化淀粉的红外光谱与原淀粉基本相同,只是在3300cm-1的C—OH伸缩振动峰强度略有增加,说明氧化淀粉发生了断链反应,亲水性羟基数量有所增加。

在曲线c中,出现了1572cm-1的酰胺峰和814cm-1的三聚氰胺骨架峰。说明三聚氰胺甲醛树脂与氧化淀粉发生了交联反应,提高了试样8的耐水性和粘度。

2.3X-ray衍射分析

X射线衍射法(XRD)是一种能直接“观察”到物质微观结构的实验手段,可以用于研究淀粉的聚集状态即结晶性。淀粉是典型的二相结构,可分为微晶区和无定形区,以及介于结晶和非晶之间的亚微晶区,见图2。玉米原淀粉具有4个比较明显的衍射角度, 即图中特征峰对应的角度值,2θ分别是15.10°,17.05°,18.10°和22.95°,为典型的A型结晶结构类型。

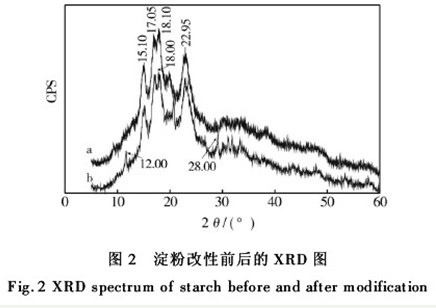

图2 淀粉改性前后的XRD图

从图2可以看出,改性前后淀粉的4个衍射峰的位置与强度基本没有变化,但在图2曲线b中出现了2θ为12°,18°,28°的三聚氰胺甲醛树脂衍射峰。

相对结晶度可以定量反映被测物质结晶程度的大小。通过结晶度的计算可知,淀粉相对结晶度为40.12%,改性淀粉的相对结晶度为39.82%,说明氧化和交联改性主要发生在淀粉的无定形区,对微晶区的结构几乎没有影响。

关键词： 研究三聚氰胺

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：探讨水电站油罐防腐涂装新技术
