全  站关键词

淀粉胶粘剂具有原料来源丰富、价格低廉、可降解等优点,可广泛应用于瓦楞纸板包装箱、纤维板、建筑等领域。但是,未改性的淀粉胶粘剂流动性差,施胶困难,且耐水性差,潮湿环境下容易吸潮开胶等缺陷,限制了淀粉胶粘剂的进一步应用。因此,对淀粉胶粘剂进行改性,可以扩大其应用领域。

淀粉是一种多糖类天然高分子化合物,分子链上有大量亲水性强的羟基基团。在淀粉分子链的亲水性及氢键作用下,淀粉胶粘剂的粘度大,耐水性差。近年来,用化学交联方法提高淀粉耐水性的研究已有报导,但是,交联改性在提高淀粉胶粘剂耐水性的同时,体系粘度也相应增大,难以在高速瓦楞纸板生产线上应用。笔者用过硫酸铵(APS)对玉米淀粉进行部分氧化降解,通过减小淀粉分子链长度,解决胶粘剂的粘度大、流动性差等问题。在氧化降解淀粉的基础上,用官能度大的三聚氰胺甲醛(MF)作为交联剂,与淀粉分子链的羟基反应,制得了耐水性和流动性均好,具有网状分子结构的氧化交联改性淀粉胶粘剂。此外,还通过SEM和X-ray测试,研究了改性对淀粉颗粒微观结构和结晶度的影响。

1实验

1.1原料

原料:玉米淀粉,工业级,合肥雪公胶粘剂科技有限责任公司;过硫酸铵,分析纯,上海国药集团化学试剂有限公司;三聚氰胺,化学纯,上海化学试剂公司;30%甲醛水溶液,分析纯,宜兴市辉煌化学试剂厂;氢氧化钠,分析纯,广东汕头西陇化工厂;氯化铵,分析纯,柳州化工股份公司。

1.2仪器与设备

主要仪器与设备:NDJ-79型旋转粘度计,同济大学机电厂;Spectrum100傅里叶红外光谱仪,美国PE公司;D/max-RA型旋转阳极X射线衍射仪,日本Rigaku公司;JSM-6490LV型扫描电子显微镜,日本Jeol公司。

1.3方法

采用简单的一锅法合成工艺,通过氧化和交联二步反应过程,制得氧化交联改性淀粉胶粘剂。在500mL配有搅拌器和温度计的三口烧瓶中加入玉米淀粉和水,开启搅拌,加入过硫酸铵,升温至65℃,保温反应0.5h,得到相对分子质量较小的氧化淀粉。在氧化淀粉液中,加入30%甲醛水溶液和三聚氰胺(甲醛与三聚氰胺物质的量比为6∶1),实时测定体系pH值,用2%(质量分数)氢氧化钠水溶液保持反应物pH值为8.0~9.0,继续保温反应2h。氧化交联反应结束后,将改性淀粉升温至90℃糊化0.5h,降至室温,得到固含量约25%,外观呈半透明浅黄色的淀粉胶粘剂。

1.4测试与表征

1)淀粉胶粘剂耐水性能的测试。改性淀粉胶粘剂中加入1.0%氯化铵固化剂(以淀粉质量计,下同),手工涂胶粘合2片5cm×5cm瓦楞纸,40℃烘箱鼓风干燥10min,室温放置1d后待用。瓦楞纸片在25℃水中浸泡至自动脱落的时间为耐水时间。

2)淀粉胶流动性能的测定。25℃下,用NDJ-79型旋转粘度计测定粘度。

3)淀粉胶的FT-IR表征。胶粘剂烘干至恒重,研磨成细粉,KBr压片制样,用傅里叶红外光谱仪进行表征。

4)X射线衍射(X-ray)。在样品槽内将淀粉粉末压实、压平,用D/max-RA型旋转阳极X射线衍射仪扫描;测试条件,Cu2Kα射线,Ni滤波,狭缝系统为DS/RS/SS=1°/0.16mm/1°。管压36kV,管流20mA。扫描速度4(°)/min,采样步宽0.02°,扫描方式为连续,重复次数1。

5)扫描电镜(SEM)。取少量淀粉样品在丙酮中分散,取1滴悬浮液在载玻片上,待丙酮挥发后,喷金。

2结果与讨论

2.1改性剂质量分数对淀粉胶粘剂性能的影响

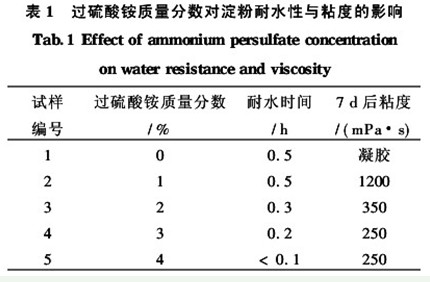

改性剂使用了过硫酸铵氧化剂和三聚氰胺甲醛(MF)树脂交联剂。先用过硫酸铵氧化剂与玉米淀粉反应,使淀粉分子部分断链,降低淀粉平均相对分子质量,制得粘度小的氧化淀粉,改善淀粉胶粘剂的流动性。在氧化淀粉的基础上,用官能度大的三聚氰胺甲醛(MF)树脂与淀粉分子链的羟基发生缩合交联反应,得到耐水性和流动性好,具有网状分子结构的氧化交联改性淀粉胶粘剂。当淀粉胶粘剂的固含量为25%时,过硫酸铵质量分数对淀粉耐水性和粘度的影响见表1。
