全  站关键词

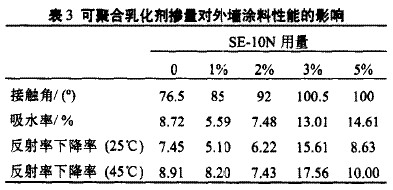

表3 可聚合乳化剂掺量对外墙涂料性能的影响


由表3可知，漆膜接触角随着可聚合乳化剂用量的增大而增大，当可聚合乳化剂完全取代常规乳化剂时，其接触角达到100.5o，这证明了可聚合乳化剂包含有反应性功能基团，从而避免了乳化剂从聚合物粒子上解吸或在乳胶膜中迁移，使乳胶膜表面的亲水基团大大减少，表现出强烈的憎水性。相比来看，可聚合乳化剂用量为1%时吸水率较低且反射率下降率也较小，但随着可聚合乳化剂用量的增加，吸水率及反射率下降率却有不规律的增大的现象。因此综合评价涂料各项指标，认为当可聚合乳化剂用量为1%~2%时最佳。

3·结论

可聚合乳化剂不但起到常规乳化剂的作用，同时还避免了常规乳化剂迁移到乳胶粒子表面使其亲水的负面作用，对乳液改性是有利的。但可聚合乳化剂的乳化效果不如常规乳化剂，过多的用量会导致乳液聚合不稳定。当可聚合乳化剂SE-10N用量为1%时乳液性能最佳、涂料耐沾污性最好。
