全  站关键词

发动机部位及排气管等设备经常处于高温和腐蚀介质中,两者的协同作用进一步加速了设备的腐蚀穿孔,使生产成本增加,并给安全生产带来很大隐患。为了延长设备的使用寿命,通常采用有机高分子材料对其进行防护。但随着航空、航天、汽车以及兵器等行业的迅速发展,对于金属材料的使用性能要求越来越高,不仅需要在更高的使用温度以及更为苛刻的腐蚀环境下作业,同时还要具有抗震动、抗疲劳、抗温度骤变以及耐冲刷等性能,有机高分子材料已很难满足使用要求。而磷酸盐基耐高温涂层属于无机涂层,高温下可发生陶瓷化转变,耐高温防腐蚀性能优越。本文以水溶性磷酸盐作为主要成膜物质,以铬酸酐为调节剂,添加不同种类的反应性、功能性颜填料以及不同熔点的金属粉末,制备了无机耐高温防腐蚀涂料。该涂料在一定的温度下可自身反应生成致密的保护层,同时也可在短时间内与金属材料发生反应形成金属络合层,而具有极好的附着力,可长期在850℃以上温度使用,并具有优异的耐湿热、耐盐雾以及高低温等性能。

1·实验部分

1·1实验用原材料

磷酸:85%;五氧化二磷:化学纯;氢氧化铝、氧化镁、化学纯;云母粉、滑石粉、颜填料、铝粉、镍粉、铜粉、不锈钢粉:工业级。

1·2制备工艺

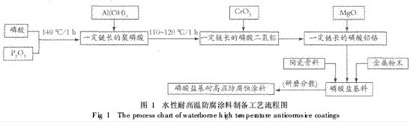

水性耐高温防腐涂料的制备如图1所示。
