全  站关键词

可再生资源的利用是当前涂料行业可持续发展的一条重要途径［1］。聚酯的回收和利用已有不少报道，废涤纶聚酯在涂料中的应用也有不少研究［2］。废涤纶主要成分为聚对苯二甲酸乙二醇酯，不能直接参与醇酸树脂合成反应，必须先将其降解成低分子聚酯化合物才能参与反应。降解方式有醇解和酸解两种方式［3］。本文采用酸解法降解废涤纶，让其直接参与醇酸树脂合成反应。该方法反应平稳，易于控制，不仅降低了成本，使废涤纶得到循环利用，保护了环境，同时配制涂料与传统涂料相比，性能得以提高。

1·实验部分

1.1原材料

废涤纶（废可乐瓶）：废品回收站；季戊四醇：湖北宜化化工股份有限公司；豆油脂肪酸：山东莘县飞翔油脂有限公司，工业级；苯酐：南京金陵石化，工业级；松香：福建上杭东南化工有限公司，工业级；顺酐：常州曙光化工厂，工业级；二甲苯：镇江炼化，工业级；200#汽油，镇江炼化，工业级；100#汽油：扬州华伦化工，工业级。

1.2醇酸树脂的合成

将松香、豆油脂肪酸按一定配比投入反应釜中，搅拌，升温到250℃时，慢慢投入废涤纶，并不断搅拌，恒温1~2h，取样，待液体呈均匀透明状后，冷却到180℃以下，依次加入季戊四醇、苯酐和顺酐，然后慢慢加入回流二甲苯，升温至回流，回流4h后，取样，测定产物的酸价和黏度，当酸价≤10mgKOH/g，黏度达到150~400s（涂-4杯）时，冷却，兑稀。

1.3醇酸树脂的性能指标

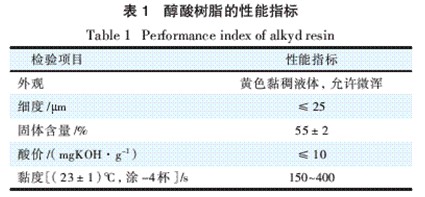

醇酸树脂的性能指标见表1。
