全  站关键词

 氯化橡胶具有独特的耐磨性、防腐蚀性、快干性，以及优良的粘附性、防渗透性及难燃性，在涂料工业中已获得广泛应用。在船舶工业中，氯化橡胶涂料以其优良的防腐蚀性和耐久性而受到青睐。氯化橡胶可用于制造船壳漆、船底漆、水线漆、防污漆等多种船用涂料。氟硅酸钾是难溶于水的钾盐，常用于玻璃、白炭黑、农药杀虫剂等，具有一定的生理毒性。将氟硅酸钾用于制造氯化橡胶防污漆的研究尚未见报道。鉴于氟硅酸钾的生理毒性，本研究拟研制以氟硅酸钾为填料的氯化橡胶防污涂料，并通过机械性能测试考察涂料配方的可行性。

1实验部分

1.1原材料

树脂：氯化橡胶、氯化石蜡、松香、丙烯酸改性树脂（GM-1）等。颜填料：氟硅酸钾、氧化铁红、氧化锌等。其它助剂：润湿分散剂、偶联剂、防沉剂、防污剂。有机溶剂：二甲苯、乙酸丁酯等。

1.2制备工艺

将松香、氯化石蜡、丙烯酸树脂按比例完全溶于有机溶剂中，然后加入氯化橡胶，高速分散溶解，再依次加入颜填料和助剂，研磨，搅拌，分散均匀。

1.3性能测试

漆膜附着力：按GB/T1720—1989《涂膜附着力测定法》测试；漆膜柔韧性：按GB/T1731—1993《漆膜柔韧性测定法》测试；漆膜耐冲击性：按GB/T1732—1993《漆膜耐冲击性测定法》测试。

2结果与讨论

2.1树脂配比对涂膜性能的影响

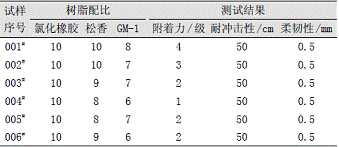

氯化橡胶溶液单独形成的漆膜较脆，需要选择增塑剂改善漆膜的脆性。有研究表明：氯化橡胶/氯化石蜡比例在1.86~2.33之间时漆膜的各项性能最佳。因此，本研究选定氯化橡胶/氯化石蜡比例为2.0。实验结果表明：按这一比例配制的涂料具有良好的柔韧性和耐冲击性，见表1。

在氯化橡胶漆中添加松香和丙烯酸改性树脂（GM-1），可以增强漆膜的硬度和亮度，且改善涂料的成膜性。从表1的实验结果可以看出：所有试样都具有优良的耐冲击性和柔韧性，但附着力测试结果却相差较大。表1中只有004#试样的附着力最好，达到1级。
