全  站关键词

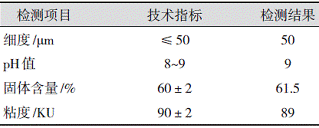

表4涂料的技术指标


按建筑外表面用热反射隔热涂料标准（JC/T1040—2007）进行隔热性能检测，结果见表5。

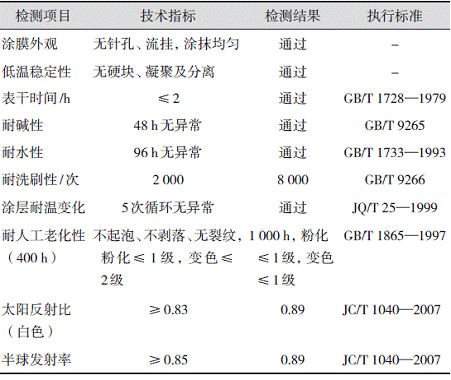

表5涂膜性能检测结果


2结果与讨论

2.1乳液的选取

本实验选取了对可见光和近红外光吸收率低及耐候性、耐水性好，表面张力相对较低，附着力优异，安全环保的硅丙乳液和纯丙乳液相配合使用，获得了较好的涂膜外观和优异的理化性能。

2.2功能性填料的选取

研制薄型热反射隔热保温涂料的关键是选取性能优良及粒径合适的功能性填料，空心玻璃微珠和空心陶瓷微珠对近红外光的反射比＞90%，远远高于其他普通填料，两种原料因其空心结构，具有导热系数小、折光指数高、隔热性能好、环保无毒、耐高温、耐腐蚀等特性，其隔热保温效果也远远高于其他普通填料，通过正交设计确定了两种原料的最佳加量比例。

2.3颜填料的选取

本实验对填料有特殊的光学性能要求，必须以增强涂膜的光反射隔热性能为前提，以提高涂膜的反射率和发射率为目标。实验中选取了折光率高和吸收率小的金红石型钛白、重钙和隔热粉3种颜填料相结合使用，与空心玻璃微珠和空心陶瓷微珠搭配使用，使涂膜具有较高的太阳反射比（白色）和半球发射率。

2.4助剂的选取

本实验选取了无毒、无味、环保型的pH调节剂，得到相对稳定的涂料体系；其他助剂的加入，也增强了涂料的贮存稳定性，得到较好的涂膜外观和优异的性能。

3结语

本课题研制的水性薄型热反射隔热涂料具有较高的太阳反射比（白色）和半球发射率，隔热保温效果好，属于环保节能涂料，材料来源广泛，施工工艺简单，具有良好的防水性和防腐性，可用于石油化工行业储罐、成品油罐及外墙的隔热保温，综合经济效益高。
