简述水性薄型热反射隔热保温涂料的研制<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

简述水性薄型热反射隔热保温涂料的研制

时间:2011-06-23 12:28:23 来源: 作者:孙慧点击:次

节能降耗、提高经济效益是科学研究和技术开发的基本目标之一，涂料技术也不例外。20世纪70年代后，世界气候变暖，地球资源日趋枯竭。保温技术向高效、薄层、隔热防水户外一体化方向发展，如何充分利用传热机理研制新型节能材料是重要发展方向。薄层隔热保温涂料不仅自身热阻大、导热系数低，而且热反射率很高，能有效地降低辐射传热及对流，并可与传热多孔保温材料复合使用，提高保温效率。因此，开发水性薄型热反射隔热保温涂料具有较大的现实意义。

1实验部分

1.1原材料

pH调节剂，进口；分散剂，进口；消泡剂，进口；成膜助剂，国产；金红石型钛白粉，进口；空心玻璃微珠，进口；空心陶瓷微珠，进口；隔热粉，京红化工；纯丙乳液，国产；硅丙乳液，国产；增稠剂，进口；杀菌剂，进口；防霉剂，进口。

1.2仪器和设备

高速分散机；斯托默粘度计；电子天平；烘箱；数显温度计；自制隔热检测装置等。

1.3实验设计

1.3.1乳液和钛白粉加量的确定

利用正交设计法，制定一个3因素2位级的L4（23）正交表（表1），确定乳液和钛白粉的加量。

表1L4（23）正交实验表

结论：1号实验隔热效果较好，且涂膜外观也最好，所以选择1号实验乳液和钛白粉的加量。

1.3.2功能性填料加量的确定

通过以上实验确定了乳液和钛白粉的加量后，利用正交设计法，制定一个4因素3位级的L9（34）正交表（表2），确定功能性填料的加量，并确定最终配方。

表2L9（34）正交实验表

结论：在达到标准中性能指标的前提下，6号实验配方隔热效果最好，所以选择6号实验配方为功能性填料的最佳加量。

1.4隔热效果检测

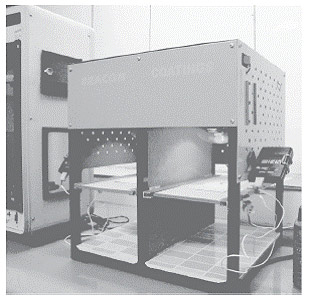

制板涂膜干膜厚度均为300μm，分别放入自制的检测装置内（图1），在同一功率的光源下，光照相同的时间后，用灵敏度为0.1℃的数显温度计分别测量样板的正面温度和反面温度，通过正反面的温度差，考察隔热效果（见表2），6号实验样板隔热效果最好，确定6号实验设计为最佳实验方案。
