研究有机硅改性丙烯酸树脂涂料的乳液及配方<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究有机硅改性丙烯酸树脂涂料的乳液及配方

时间:2011-06-17 11:57:45 来源: 作者:小辉点击:次

随着我国经济的高速发展和人们生活水平的提高，建筑涂料向着无毒安全、节约资源、有利于环境保护的水性涂料和无公害底污染的方向发展。因此，大力发展超耐候性的高性能外墙涂料来满足市场的需求是当务之急[1]。有机硅丙烯酸外墙涂料具有优异的耐候性，可常温固化，而且快干，光泽高，施工方便，是近年来发展最快、最具研发前景的外墙建筑涂料之一[2]。

有机硅丙烯酸树脂是一种理想的高分子材料[3]。目前我国技术最领先。性能最好的外墙涂料是氟碳漆，两者相比较，氟碳漆具有以下缺点：(1)价格高；(2)属于溶剂型，有挥发性，PVC含量低，不利与环保；(3)双组分给施工带来很多不便。所以，有机硅改性丙烯酸外墙涂料的综合效应更为理想[4]。

我国现有的有机硅改性丙烯酸外墙涂料也存在一些不足。例如：双组分、易挥发、不环保，而且质量不好，效果不明显。

此次设计的目的是研究关于水性有机硅丙烯酸外强涂料的生产工艺以及提高产品质量，满足我国对高档外墙涂料的需求。故应生产出一种高性能高质量的有机硅改性丙烯酸外墙涂料。

1·实验部分

1.1实验药品

甲基丙烯酸甲酯(AR，中国医药集团上海化学试剂公司)；丙烯酸丁酯(AR，中国医药集团上海化学试剂公司)；甲基丙烯酸(AR，中国医药集团上海化学试剂公司)；羧甲基纤维素(AR，启东市陆元染料厂)；ViMeSi(Me2SiO)nSiMe2Vi(AR，莱阳大易化工有限公司)；CH2=CMeCOOC3H6Si(OMe)3(AR莱阳大易化工有限公司)；过硫酸铵(AR，含量≥98.0%，江苏省红塔第二化工厂)；OP-10；平平加；烷基苯聚醚磺酸钠；去离子水；氨水；金红石型太白粉；消泡剂；防霉剂；分散剂。

1.2实验仪器

TDA-温控仪；增力电动搅拌机；烧杯；四口烧瓶；直型冷凝管；恒压滴液漏斗；温度计；托盘天平。

1.3实验方法

1.3.1保护胶(PM)的制备

称量5g的羧甲基纤维素于500mL的烧杯中，再加入100g的去离子水，置于电炉上加热(注意温度不要超过150℃)，当羧甲基纤维素完全溶解时停止加热并冷却得无色澄清溶液保护胶PM。

1.3.2有机硅丙烯酸乳液基本配方

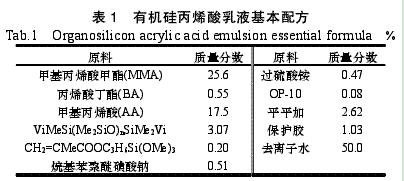

有机硅丙烯酸乳液的基本配方见表1。

1.3.3聚合合成工艺

(1)ViMeSi(Me2SiO)nSiMe2Vi、保护胶(PM)、乳化剂OP-10、乳化剂烷基苯聚醚磺酸钠、过硫酸铵和去离子水(25g)置入烧杯中，用增力电动搅拌器强力搅拌使之搅拌均匀，得到乳白色预乳化液A。

(2)将甲基丙烯酸、甲基丙烯酸甲酯、丙烯酸丁酯、乳化剂平平加和去离子水(25g)搅拌均匀混合得溶液B。

(3)将溶液B置于四口烧瓶中，放进水浴锅(TDA-温控仪)中升温到60℃时加入10%的A溶液，升温至70℃，如果没有显著的放热反应，逐步升温至放热反应开始。待升温至80～82℃时将余下的A溶液用恒压滴液漏斗按一定速度连续滴加到B溶液当中，大约3h滴完。

(4)滴加完溶液A之后，在80～82℃下保温2～3h，反应结束，降温至40℃以下，倒出。

(5)用氨水中和反应产物至pH为7～8，用200目的筛网过滤后得带蓝光乳白色的有机硅丙烯酸乳液。

1.3.4产品乳液的固含量测定

将大约2g聚合物乳液试样放入烧杯中，用蒸发皿盖上，称重为82.36g，然后将其置于设有通风装置的烘箱中，在115℃下干燥20min，再称重得81.33g，计算出乳液的固体含量为50%重复上述步骤，分别得出固含量为48%、48%、49%，所以得出固体含量为48%～50%。

1.3.5产品乳液稳定性的测定

1.3.5.1钙离子稳定性

用聚合物乳液承受钙离子的能力来表征其承受电解质的能力，这种能力叫作钙离子稳定性，又称化学稳定性。测定方法：在20mL的刻度试管中加入16mL聚合物乳液试样，再加4mL0.5%的CaCl2溶液，摇匀，静置48h，出现少部分凝胶，清液高度较高，通过钙离子稳定性测定。

1.3.5.2机械稳定性

把聚合物乳液试样用100目的筛网过滤，然后装入特制的搅拌装置中，以桨端速度6096m/min搅拌10min，然后用100目筛网过滤，出现少量凝胶。将过滤出来的凝胶放置于105℃的烘箱中干燥至恒重，称得干态凝物0.5g，通过机械稳定性测定。

1.3.5.3冷融稳定性

将10g聚合物乳液试样置于10mL的塑料瓶中。在(-20±1)℃的冰箱中冷冻16h，再置于30℃下熔化6h，这样的过程重复两次后乳液出现破乳现象，冷融指数不为0，通过冷融稳定性测定。

1.3.6有机硅丙烯酸涂料生产工艺设计

为了保证外墙涂料具有优良的性能，首先考虑到基料、颜料、填料以及颜料体积浓度与涂料的性能关系的基础上，再考虑分散剂、成膜助剂等助剂与涂料的关系，结合外墙涂料性能指标，特别是具有优异的耐候性耐沾污性以及控制成本这一目标，在重点研究有机硅丙烯酸与颜料填料的匹配的基础上，采用分散剂、成膜助剂提高涂料的综合性能[5]。基本配方见表2。

颜、调料、乳液的比例确定之后，助剂用量的确定则分三种情况[6]：(1)从属于乳液或乳液中粘结剂的量来确定，属于这种情况的有增绸剂、分散剂等；(2)从属于颜、填料的量来确定，属于这种情况的有润湿剂、分散剂等；(3)从属于乳液涂料的量来确定，属于这种情况的有消泡剂等等。

乳液、颜填料、助剂品种和用量确定之后，考虑乳液涂料的总固体分水平，在乳液浓度达到50%左右的情况下，通常要加一定量的水把总固体分调到乳液涂料规格范围内，乳液涂料的另一重要规格是它的粘度和pH，通常可以加入适量的氨水，把它们调到涂料的规格范围内[7]。

关键词： 研究有机硅改性

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：研究湿固化型SBS胶粘剂的制备及性能
