全  站关键词

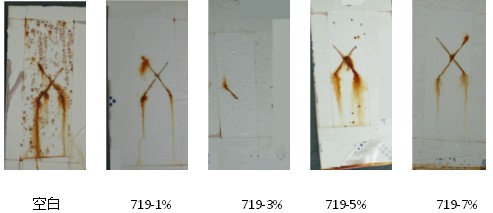

图2添加ZT-719的涂料120小时耐盐雾试验后样板照片


由耐盐雾试验结果可以看出，耐盐雾剂ZT-719具有良好的耐盐雾性能，即使添加量并不大，也能得到很好的结果。其实在耐盐雾试验进行到约80h的时候，空白样板就已经有了明显的破坏了。这说明ZT-719提升水性金属防锈苯丙乳液的耐盐雾性能超过50%。

此外，实验中发现，ZT-719的加入会导致涂料的储存稳定性下降。其原因与ZT-719的高表面活性有关，在水中就能与涂料形成交联。经多方实验，发现用ZT-709与ZT-719联合使用可克服这一问题。但是从机理上考虑，如果ZT-719在水中与乳液的作用被屏蔽了，则在干燥涂膜中与乳液的作用不知道会不会被屏蔽。由此我们继续做了ZT-709与ZT-719联合使用时涂料的稳定性和耐盐雾性，结果见图3.

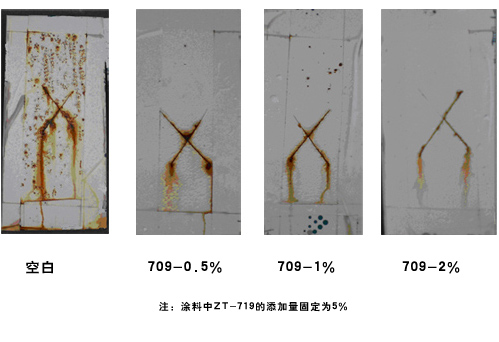

图3ZT-709与ZT-719合用涂料120小时耐盐雾试验后样板照片


由实验结果可以看出，ZT-709与ZT-719合用并没有导致涂料耐盐雾性能的下降。将涂料置于50℃的环境中历经15d，涂料状态稳定。之前没有加入ZT-709时，涂料在静置一天后即有明显的状态不稳定现象。

3.结论

通过向水性乳胶型防锈涂料中引入具有高表面活性的纳米耐盐雾剂，可大大提高涂料的耐盐雾性能。同时通过控制纳米耐盐雾剂在水中的分散行为，消除了纳米材料高表面能对涂料的不良影响，同时又不影响涂料成膜后的耐盐雾性能。
