简述耐盐雾剂在水性防锈涂料中的应用<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

简述耐盐雾剂在水性防锈涂料中的应用

时间:2011-06-17 11:43:06 来源: 作者:辉辉编辑点击:次

水性乳胶型防锈涂料中引入具有高表面活性的纳米耐盐雾剂，可大大提高涂料的耐盐雾性能。同时通过控制纳米耐盐雾剂在水中的分散行为，消除了纳米材料高表面能对涂料的不良影响，同时又不影响涂料成膜后的耐盐雾性能。

近年来，随着科技发展和人类文明进步，开发符合环保要求、节能、安全的水性防锈涂料已成为防腐工业发展的方向之一。由于水溶性树脂技术发展相对缓慢，目前的水性防锈涂料大部分还是使用丙烯酸类乳液作为成膜物质。乳液类成膜物固然有环保、快干、单组分、低气味等优点，但是作为防锈涂料，其不够强大的耐腐蚀性能一直阻碍着水性防锈涂料的推广和应用。

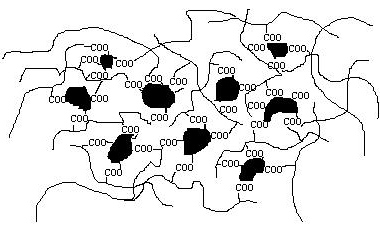

本文以水性苯丙乳液为成膜物质，采用纳米材料外交联乳液颗粒的思路，提高水性防锈漆的防腐蚀性能。所配制的水性防锈漆比传统水性防锈漆能经受更长的耐盐雾试验时间。

1实验部分

1.1实验原料及配方

所用实验原料及配方见表1

表1实验用原料及配方

原料	数量/g	供应商
润湿剂X405	1.0	陶氏
丁基卡苄醇	15	国产
DISPERBYK 190	10	BYK
消泡剂810	3.0	Tego
28%氨水	3.0	试剂
TiO₂902+	210	杜邦
水性防锈苯丙乳液1065	540	东联化工
二丙二醇甲醚	32	国产
增稠剂DR-73	2.5	陶氏
增稠剂TT-935	2.5	陶氏
耐盐雾剂ZT-719		之途化工
防闪锈剂ZT-709		之途化工

耐盐雾剂ZT-719是由北京之途化工有限公司研制生产，它是一种白色无毒无味粉体，由多种纳米材料采用特殊技术精制而成。

1.2实验设备

实验型高速分散机：秦皇岛金驰机械有限公司。SH-60型盐雾试验机：东莞市泓进检测仪器设备有限公司。

1.3样板制备及耐盐雾性能实验

依不同的耐盐雾剂加入量配置涂料，在150mm×70mm经过300目砂纸简单打磨的马口铁上喷涂两道，道与道之间间隔1d时间，喷涂好的样板在室温下养护7d。然后用透明胶条将样板的四边及后面封住，露出涂料的部分用美工刀划一个叉，将涂膜划透至马口铁板，放入盐雾试验机中进行120h的耐盐雾试验。

2.结果与讨论样板的膜厚数据见表2。
