环氧改性有机硅耐高温防腐涂料的研制<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

环氧改性有机硅耐高温防腐涂料的研制

时间:2011-06-10 09:16:07 来源: 作者:爱卡点击:次

2.3复合涂层制备

马口铁片表面先用0#砂纸打磨除锈，再用二甲苯清洗除油。分别将底漆、中间漆和面漆均匀涂刷在样板上，静置表干后，在200°C下烘烤0.5 h。

2.4复合涂层性能检测

采用日本尼康EPIPHOT 200型金相显微镜对受热350°C后的复合涂层断面进行观察、分析。

2.4.1耐热性

采用中国天津材料试验机厂的QCJ漆膜冲击器测定复合涂层分别在250、300、350和400°C下烘烤3h后的抗冲击强度。

2.4.2耐蚀性

观察复合涂层分别浸泡在蒸馏水、97#汽油以及5%(质量分数)的NaCl、NaOH和H2SO4溶液中的漆膜变化。

3·结果与讨论

3.1耐热性

3.1.1各涂层的耐热性

各涂层在不同温度下烘烤3h后的耐热性试验结果见表3。

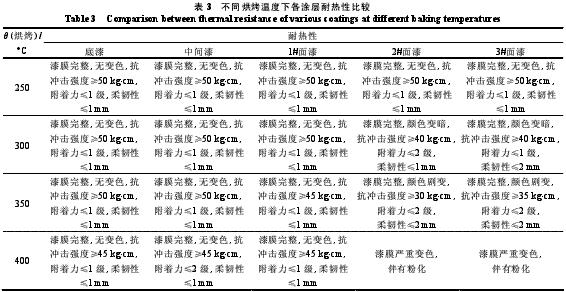

表3 不同烘烤温度下各涂层耐热性比较

由表3可看出，磷酸锌底漆的耐热性非常好，在400°C下烘烤3h后仍保持良好的物理性能，抗冲击强度为45kg·cm，附着力和柔韧性分别为1级和1mm；中间漆在400°C下恒温烘烤3h后，仍保持良好的物理性能，其抗冲击强度为45kg·cm，附着力为2级，柔韧性为1mm。以无机颜料为着色颜料的1#面漆，能耐高温到400°C，在350°C时的抗冲击强度大于添加有机颜料喹吖啶酮红的2#面漆；在400°C时，2#面漆漆膜严重变色且伴有粉化。总体来说，1#面漆的耐热性优于2#面漆。而以有机颜料为着色颜料的3#面漆在300°C下受热3h后，虽然物理性能可达标，但漆膜已严重变色，表明3#面漆的耐热性最差。所以，采用无机颜料的面漆的耐高温性能好。

关键词： 环氧改性有机硅

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：研究溶解型防污涂料动态性能
