研究溶解型防污涂料动态性能<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究溶解型防污涂料动态性能

时间:2011-06-10 09:07:28 来源: 作者:聪聪点击:次

防污涂料的开发需要很长的周期，尤其是防污性能考核需要大量的时间。通常一个防污涂料新产品从配方设计到进入市场，必须要经过实验室性能测试、浅海挂板试验、实船涂装试验等，这些试验不仅消耗相当长的时间，而且耗资巨大[1]，因此，针对新型防污涂料研究其涂层性能评价的新方法具有重要意义。洛阳船舶材料研究所设计了一套防污漆防污性能动态实验装置[2]，将涂装防污漆的样板安装在转子实验装置上模拟船舶航行状态，在天然海水中按一定周期连续运转，和海洋污损生物生长旺季时样板浸泡相结合进行试验。美国材料与试验协会制订的《船舶防污涂料在天然海水中受水流剪切力作用实验方法》提供了一种模拟船舶在动态和静态时涂料受水流作用下动态模拟方法[3]。IvaTrentin[4]等人研究的船舶防污漆的快速测试方法中，采用加速老化池和加速老化机进行涂料的动态模拟实验，评价防污漆的性能。但是，由于上述试验在海港进行，试验周期长且耗费较高，不利于新型防污涂料的开发和配方筛选。本文采用自行设计的动态模拟实验装置对溶解型防污涂料的防污性能进行动态模拟实验，定期测量防污涂料铜离子释放率、表面粗糙度、涂层厚度等各项性能，研究各项性能的动态变化规律，并对3类溶解型防污涂料达到1年防污期效的涂层厚度进行了计算。

1·实验方法

1.1溶解型防污涂料

本文选用配方如表1中3种溶解型防污涂料进行性能测试和评价。

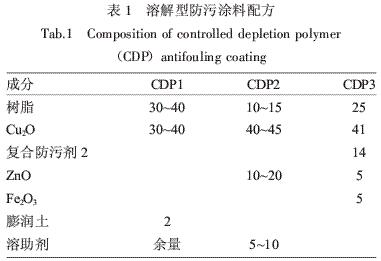

表1 溶解型防污涂料配方

1.2涂层试板制备

50×50×lmm的钢板作为试样底板，经打磨和除锈处理后，在其上刷一道防锈底漆，干膜厚度约为50μm。待其干燥后，将待测的防污涂料涂刷在底漆上，共涂刷3道，待前一道涂层干燥后再涂刷下一道，每道约为100μm。在钢板背面和涂层侧面涂上一薄层石蜡，以防止试板进入海水后被腐蚀，影响试验结果。每种涂料涂装10块试板。

1.3动态性能模拟实验

1.3.1试验模拟装置本文设计的防污涂料动态

性能模拟装置如图1所示。实验装置采用旋转和冲刷两种模拟方式：旋转模拟方式用于模拟船舶航行时海水的磨蚀作用，即海水对船舶水下船壳的剪切作用；冲刷模拟方式用于模拟海水飞溅对船舶外壳和海洋结构物的冲刷作用。

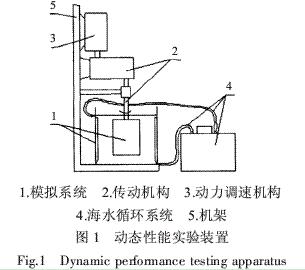

图1 动态性能实验装置

1.3.2模拟航速与旋转速度的关系动态模拟实验装置是利用旋转轮毂的旋转模拟船舶的航行实况，因此，模拟时旋转轮毂的旋转线速度与船舶的航速相等。轮毂的转速计算如下[5]：

轮毂转速计算公式

式中模拟船速V=航速×1852m·h-1，轮毂旋转半径R=0.075m。代入式中，得转速

本文选择使用的模拟航速与电机转速的关系见表2。

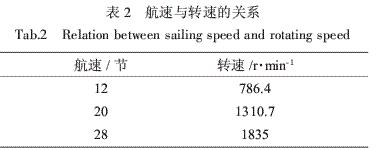

表2 航速与转速的关系

1.3.3实验周期与性能测试溶解型防污涂料的

实验周期为360h，采用连续动态旋转方式进行模拟实验。分别在实验前、24、48、72、96、144、192、264、360h实验后，将试样取出分别测量铜离子释放率、表面粗糙度、涂层厚度。

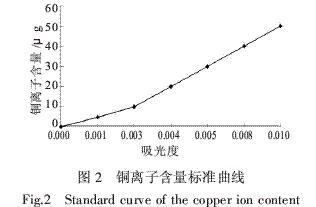

铜离子释放率的测定根据国家标准《船底防污漆铜离子实海释放率测定法》[6（]GB6824-86），在435nm处，以CHCl3为参比液，使用LENGGUANG721分光光度计测其吸光度。依据上述标准，绘制的铜离子含量标准曲线见图2。
