研究转炉铁红的制备及其在涂料中的应用<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究转炉铁红的制备及其在涂料中的应用

时间:2011-06-01 10:45:08 来源: 作者:爱卡点击:次

在转炉炼钢生产过程中，烟气净化除尘收集下来有大量的粉尘，由于采用湿法处理故形成泥浆状，谓之尘泥。一般大型钢厂每年出量有十几万吨之多，难以处置，对环境也容易造成一定影响。我们根据以往对平炉废尘处理的经验对这些物料进行了多次分析、试验，确定这种尘泥中含有大量的有用粉尘，粒径细且含铁量高，可以用来研制适合涂料工业用的氧化铁红(以下简称转炉铁红)，经实验及制漆应用证明这种氧化铁红完全可以代替价格较高的合成氧化铁红用于防锈涂料和底漆中，具有较好的理化性能，显示了较好的经济效益和环保意义，因而具有广阔的开发应用前景。

1颜料的生产

经实验室研制、扩大试验确定以下生产工艺流程。

1.1工艺流程示意图(见图1)

图1工艺流程示意图

1.2流程说明

将转炉尘泥同水一道加入搅拌槽中搅拌，使料浆通过200～250目筛网除去粗颗粒，过筛后的料浆通过水力分级分离出20μm以上的颗粒，筛下料浆打入酸处理槽进行30min的酸处理以除去碱性氧化物并调整料浆的pH值，然后对料浆进行清洗过滤后，在特定的条件下对滤饼进行烘干氧化，转变成磁性氧化铁红，再经微粉碎检验合格后包装，包装后的颜料即为有一定磁性的氧化铁红；也可经中温煅烧(800℃)处理成普通氧化铁红。本文铁红是前者。搅拌过筛水力分级酸处理清洗过滤干燥转变微粉碎包装

1.3产品性能指标

1.3.1转炉铁红主要技术指标(协议标准)(见表1)

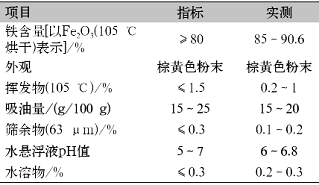

表1转炉铁红主要技术指标

注：①该颜料因来源及工艺的特殊性，故颜色和铁含量两项指标与常规合成氧化铁红有所差别。

②实测数据为多批检测，故是一个积累的范围。

1.3.2其他物理性能

采用透射电镜检测，该颜料颗料形状多为圆球形，平均粒径0.2μm，但粒径分布较宽，绝大部分粒子大小为数百埃到数千埃之间，见图2。

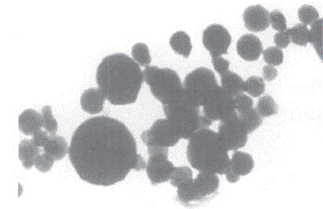

图2透射电镜拍摄的颜料外观(40000X)

产品经X衍射仪分析，主相为γ-Fe2O3、其次为α-Fe2O3。

产品磁性分析得到如下磁性指标：

Hm=1000Oe；Br=3594Gs；

Bm=16106Gs；Hc=142Oe。

2产品应用

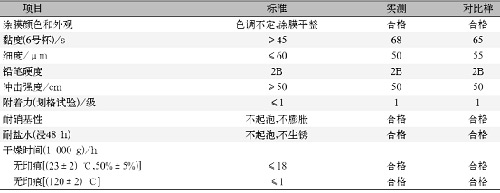

根据该原料的特点，我们分别选在C06-1铁红醇酸底漆和H06-2铁红环氧酯底漆中做了制漆应用实验，均取得了满意的效果，下面以H06-2铁红环氧酯底漆的应用实测数据说明，见表2。
