全  站关键词

钢结构是建筑领域广泛使用的建筑材料，对其进行防火耐热保护的研究正日益受到人们的重视[1-3]。钢结构防火涂料是施涂于钢构件表面、遇火焰能形成耐火隔热保护层、并具有一定装饰作用的防护性涂料，按防火机理分为膨胀型和非膨胀型两类，按涂层厚度分为厚型、薄型、超薄型，其中涂层厚度不超过3mm的超薄型钢结构防火涂料近年来发展迅速，市场份额占近90%。但是，这类阻燃涂料通常为溶剂型，采用卤系阻燃剂制备，在生产和施工时，溶剂的挥发不仅造成不可再生石油资源的浪费，而且污染环境；在火灾发生时释放的有毒气体严重威胁人们的生命、财产和赖以居住的环境的安全。因此，环境友好阻燃涂料的研究具有重大的现实意义[4]。为此，本文以丙烯酸乳液为基体树脂，以绿色环保的磷、氮非卤阻燃剂和阻燃协效剂为阻燃体系，制备水性超薄膨胀型钢结构防火涂料，系统考察了__

1实验部分

1.1主要原料

丙烯酸乳液：工业品，固含量42%，中山市孙大化工有限公司提供；多聚磷酸铵(APP)：工业品，山东寿光卫东化工有限公司生产；三聚氰胺(MEL)：工业品，四川美丰化工股份有限公司生产；季戊四醇(PTH)：工业品，云天化集团生产；其他相关原料、助剂均为市售。

1.2水性超薄膨胀型钢结构防火涂料的制备

将计量的阻燃体系、相关助剂和去离子水混合均匀后，在球磨机上研磨，然后加入到高速搅拌的丙烯酸乳液中搅拌分散，即得水性超薄膨胀型钢结构防火涂料。其中阻燃体系由APP、MEL、PTH组成的膨胀型阻燃剂和阻燃协效剂两部分构成。

1.3测试与表征

1.3.1耐火性能测试样片的制备

按超薄型钢结构防火涂料的施工工艺，涂刷在150mm×75mm×3mm的钢板上，每次涂刷厚度约0.1mm，涂刷间隔约2h，直到用游标卡尺测得涂层厚度为(1±0.05)mm，即得耐火性能测试样片。

1.3.2防火涂料耐火时间的测定

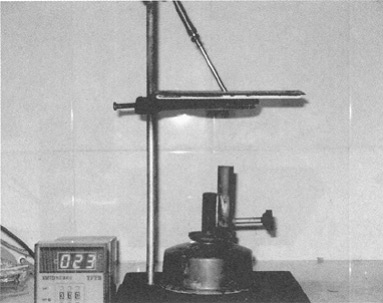

采用自行设计的简易耐火测试装置(见图1)，将耐火性能测试样片放置在固定于铁架台上的铁圈上，涂层朝下，铁圈与酒精喷灯口的垂直距离为7cm，热电偶置于测试样片的上方测量燃烧过程中钢板温度的变化。待喷灯火焰温度升到1000℃时，将酒精喷灯移至测试样片下方，直接燃烧防火涂层，并开始计时，把钢板温度升至300℃的时间作为涂层的耐火时间，同时采用数码相机跟踪拍摄防火涂层在燃烧初期、中期、后期的涂层变化情况，以评价涂层的阻燃性能。
