全  站关键词

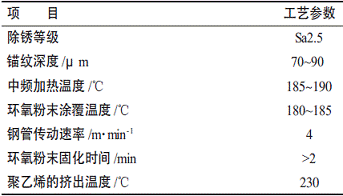

表2 3PE涂装工艺参数


防腐层厚度要达到SY/T0413—2002《埋地钢质管道聚乙烯防腐层技术标准》中普通级要求，见表3。

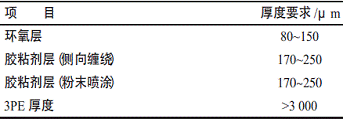

表3 3PE各层厚度要求


注：厚度要求防腐层机械强度高的地区使用加强级；一般情况采用普通级。

3.3涂装速度分析

钢管传送速度对涂装质量的影响见表4。

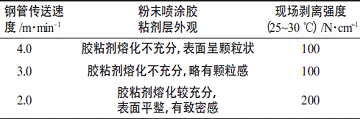

表4 钢管传送速度对涂装质量影响



按照3PE正常的生产速度4m/min进行胶粘剂喷涂，从冷却后表面效果看，颗粒感较强，可能是由于钢管传送速度过快，热量来不及使胶粘剂粉末充分融化就进入冷却工序。逐步降低钢管传送速度，当速度降至2m/min时，胶粘剂粉末融化较充分，成型厚度、致密感与挤出胶粘剂层相当。从现场剥离强度数据看，胶粘剂粉末充分融化流平后与聚乙烯层黏结强度更大，这是由于融化后粉末胶粘剂层夹杂的气泡减少，形成连续的胶粘剂层面，聚乙烯层接触面积更大，从而提供更强的黏结力。实际生产时可以考虑提高中频加热温度，以提供更多热量使胶粘剂的融化时间缩短，从而提高生产速度。

3.4制备3PE防腐层性能

分别按照正常工艺和新工艺生产3PE防腐管，试验管切件按照SY/T0413—2002进行检测，测试数据见表5。

上一页1 2 3 下一页

已有0位网友发表了看法
