研究有机硅渗透型底漆的制备及性能<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究有机硅渗透型底漆的制备及性能

时间:2011-05-30 09:16:38 来源: 作者:爱卡点击:次

随着我国经济的不断发展和城市建设的加快，建筑涂料外墙涂饰工程量的增多，各种问题也不断出现，除了开裂、脱落等常见通病外，还出现泛碱、褪色、粉化等现象，严重地影响了装饰效果。上述涂饰工程问题的产生，除了涂料本身的质量因素外，缺乏渗透性、抗碱性好，能真正对基材起到封闭作用的底漆也是重要原因之一。近年来，人们逐渐认识到涂饰工程是系统工程，各道工序、各种材料包括底漆、腻子的质量都非常关键。2007年国家制订颁布了相关标准JG/T210-2007《建筑内外墙用底漆》，对规范底漆产品质量起到了很好的作用。通常，好的底漆应该具有黏度低、渗透性好、抗泛碱和抗盐析性能好的特点，特别是要求具有渗透性，这样才能起到作用。有机硅类底漆相对于其他产品，由于其具有渗透性好，具有优良的防水透气性以及抗碱性能的特点，而且配比简单、易于施工，在工程应用中得到了广泛的使用。

1试验部分

1.1原材料及试验设备

原材料：本试验中，主要采用德国Wacker公司有机硅产品制备渗透型底漆，其主要品种有BSSMK2100、BS1001、BS290、BSCremeC，以及松香、石蜡、PVA1788(聚乙烯醇)粉末、铁蓝颜料及NaOH、NaCl和Na2SO4试剂，均为化学纯。其他试验设备或材料：胶砂搅拌机，水泥砂浆板模具：内腔尺寸75mm×25mm×12.5mm；平底水箱；天平：感量0.001g;纤维增强水泥板、石棉水泥板。

1.2底漆的制备

试验制备了8种样品进行对比测试，如表1所示。

表1不同有机硅底漆的配比

1.3底漆性能测定方法

试验中，底漆抗泛碱性、抗盐析性等测试参照JG/T210-2007《建筑内外墙用底漆》标准进行，吸水率比、渗透性等性能测试参考JC/T902-2002《建筑表面用有机硅防水剂》标准中相关规定进行。

2结果与分析

2.1不同有机硅底漆对憎水效果、渗透深度的影响与分析

由于所用有机硅产品大多是硅烷、硅氧烷小分子材料组成，所以底漆保持良好憎水性的同时，还能很好地渗透到基材内部，使得有机硅底漆的效果更为持久。表2给出了不同材料的憎水效果以及渗透深度的对比数据。

表2不同底漆对表面憎水效果以及渗透深度的影响

从表2可以看出，不同类型的有机硅防水性由于内部结构不同，在性能上差异也比较大。憎水效果上，BS290最佳，涂刷不同稀释比例的底漆后，憎水效果都非常明显。其次是产品A、C，也有比较好的憎水效果。渗透深度方面，可以看出产品G即CremeC渗透深度最好，达到了6.4mm，其他产品都有不同程度的渗透深度。

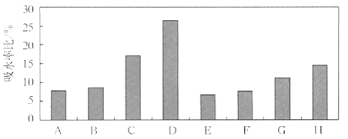

图1不同有机硅底漆吸水率比测试结果

从图1的测试结果可以看出，用有机硅底漆处理后砂浆块吸水率有了很大程度的下降。对于同一种底漆，浓度越高，防水效果越明显。相对而言，SMK2100和BS290效果最好，CremeC次之。另外，试验测试了不同底漆的透水性，试验结果表明性能良好，涂刷底漆后的水泥板，24h后液面下降高度都在0.1～0.3mL，符合国家行业标准。有机硅产品的基本结构单元是由—Si—O—Si—键链节构成的，该官能团与砂浆等无机基材能很好结合，侧链则通过硅原子与其他各种有机基团相连，赋予材料憎水性。因此，有机硅产品的结构中含有的“有机基团”具有很好的憎水性，所以经有机硅底漆处理后的砂浆块吸水率大大被降低，并且表面具有良好的防水性。

2.3不同有机硅底漆对抗泛碱性、抗盐析测试结

果的影响与分析

不同有机硅底对抗泛碱、抗盐析性能影响的测试结果如表3所示。

表3不同底漆对抗泛碱、抗盐析性能的影响
