全  站关键词

UV金属涂料在金属标牌装饰、易拉罐加工、金属饰板制造、铝合金门窗保护及钢管临时涂装保护等方面有较广泛的应用。UV涂料应用于金属材料时常遇的问题就是涂层对金属的附着力不佳，若未添加特殊功能的附着力促进剂，常规UV涂料很难获得较理想的附着力。本课题通过对金属涂料附着力机理进行研究，开发出了不用附着力促进剂，也可以获得优异金属附着力的光固化低聚物。

1实验部分

1.1试剂

异佛尔酮二异氰酸酯（IPDI）；丙烯酸羟乙酯（HEA）；丙烯酸多元醇（自制，羟值：125mgKOH/g）；对羟基苯甲醚（MEHQ）；二丁锡二月桂酸酯（T-12）；1173；1，6-己二酸双丙烯酸酯（HDDA）。

1.2合成方法

在四口烧瓶中，按计量加入IPDI、MEHQ和T-12（用甲苯稀释至1∶10）；升温至45℃，滴加HEA，1h滴加完毕；在50~55℃保温3h左右，待—NCO值降至理论值后，再加入计量的MEHQ与T-12，升温至70℃，滴加低相对分子质量的丙烯酸多元醇；在85℃保温至—NCO%降至0.5％以下，结束反应；加入HDDA兑稀，放料。

1.3分析测试

1.3.1红外测试

采用涂膜法，用傅立叶红外色谱测试低聚物的红外谱图。

1.3.2酸值

精确称取1g左右低聚物于250mL锥形瓶中，用20mL苯醇溶解，用氢氧化钾乙醇溶液滴定。

1.3.3—NCO值

运用二正丁胺法，测定样品中NCO基的质量含量。

1.3.4金属附着力测试

制备光固化清漆，在铝板或铝膜上进行喷涂或刮涂，在紫外灯下进行UV固化，用划格法测其附着力。

2结果与讨论

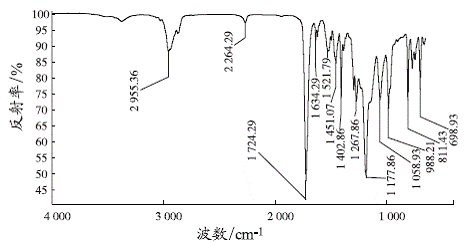

2.1红外谱图
