全  站关键词

现代涂料工业发展的目标是高性能化与低污染化的涂料品种取代污染性、传统性的溶剂型涂料品种。随着人们对环境保护的要求日益迫切和严格，开发无溶剂型，即不含挥发性有机物(VOC)或不含有害的空气污染物(HAP)的涂料成为新的研究方向，无溶剂超厚膜型涂料具有无空气污染、安全无毒、施工工具易于清洗等优点，可替代目前广泛使用的溶剂型涂料，具有很高的经济效益和社会效益。超厚膜涂料[1]是指喷涂一道涂料的干膜厚度大于1mm的涂料，使用时常选择喷涂干膜厚度为2～3mm，甚至更厚，以达到长期使用、无需维修的效果。本文配制了一种无溶剂超厚膜型环氧重防腐涂料，该涂料不使用有机溶剂，有效避免了因有机溶剂挥发而造成的针孔，提高了涂层的密闭性，且单道涂膜厚度可达1250μm。并测试了涂层的基本物理性能。

1.试验部分

1.1原料与仪器

原料：环氧树脂(601、604、E51、618、634、6101)，廊坊诺尔信化工公司；SHB液态环氧树脂，日本DNT涂料公司；颜料，拜耳(上海)公司；硅基聚合剂、改性聚酰胺，添加剂，青岛迪恩特海洋防腐涂料公司。

仪器：涂厂、镀层测厚仪(MC2000C型)，山东济宁科电仪器厂；锥形磨(QZM型)，天津市精科材料试验机厂；漆膜附着力测验仪(QFZ型)、磨耗仪(QMH型)、漆膜冲击器(QCJ型)、漆膜摇摆式硬度计(QBY型)，天津伟达试验机厂。

1.2试验部分

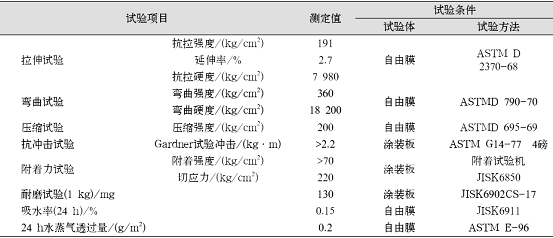

先将环氧树脂、活性稀释剂按一定比例装入反应釜中，使其充分混溶后加入一定量的颜填料，继续搅拌0.5h，再将混合物加入到锥形磨中研磨分散至规定的细度，再补加一定量的硅基聚合剂、添加剂等助剂进行混溶处理后得到成品。其参考配方如表1。对SHB涂层的进行基本性能测试，结果见表2。
