全  站关键词

纳米TiO2在环境净化、太阳能转换和储存、二氧化碳还原、有害复杂有机物降解、抗菌等方面都有很广阔的应用前景[1-3]。纳米TiO2粉体的制备方法包括物理法和化学法[4-8]。目前，纳米TiO2粉末工业化进程迅速，大规模生产技术日趋成熟。目前，一种叫纳米光触媒的产品在市面上开始流行，而光触媒中的主要成分就是纳米TiO2颗粒。这种产品具有光催化降解有机物质和抗菌效能。但是，一般的制备技术是先制备纳米TiO2粉末，然后再分散于水中，因此，不可避免要加入一定的有机助剂，如分散剂、稳定剂以防止纳米颗粒团聚形成沉淀。这不仅增加生产工序，提高了生产成本，而且加入有机助剂会带来二次污染。因此，这种方法制备的纳米光触媒乳液很难符合环保要求。本文拟采用TiOSO4原料通过水热沉淀技术制备纳米光触媒乳液，由于其原料来源广泛、成本低廉，是大规模、低成本制备纳米光触媒乳液的重要途径。

1.实验部分

1.1原料和仪器

硫酸氧钛：化学纯，辽宁丹东化学试剂厂；柠檬酸：分析纯，天津市大茂化学试剂厂；亚甲基兰、氨水：分析纯、30%过氧化氢：分析纯，广州市东红化工厂。RigakuD/max2550VB118kW转靶X射线衍射仪(XRD)：日本Rigaku(理学)公司；透射电子显微镜(TEM)：Philips公司；UV-2800AH紫外可见光分光光度：日本岛津公司。

1.2纳米光触媒乳液的制备

将3.00g的TiOSO4置于500mL烧杯中，加入150mL去离子水，搅拌使之充分溶解后，用氨水调节pH值至8，继续搅拌20min后过滤洗涤3次。将过滤后的固体溶解于250mL去离子水后，加入10g柠檬酸，并用氨水将pH值调至8左右，搅拌20min后，过滤洗涤2次。所得滤渣用300mL去离子水溶解。然后往溶液加入13g氧化剂，搅拌30min后，静置12h，将此溶液在100℃水浴中搅拌加热6h，冷却，即得到纳米光触媒乳液。

1.3表征

取少量样品用水稀释，取少量稀释液均匀分布于镀有膜的铜网上，40℃干燥1h，用透射电子显微镜观察样品的形貌和粒径。采用RigakuD/max2550VB118kW转靶X射线衍射仪(XRD)测定样品的晶相结构，并根据Scherrer方程计算晶粒尺寸，样品的物相用带有CuKα辐射源的D/max-γA型X射线衍射仪在10～80°范围内扫描测定，扫描速度为8°/min。Cu靶的工作管电压为40kV，管电流为300mA。

1.4光催化活性评价

取20mL亚甲基蓝(20mg/L)为目标降解物放入烧杯中，加入5mL纳米二氧化钛溶液，混合均匀后置于有紫外灯管辐照的反应暗箱内进行光照。反应2h后用UV-2800AH紫外可见光分光光度计测定亚甲基蓝在最大吸收波长664nm的吸收度A，根据Beer定律计算脱色率。

2.结果与讨论

2.1水解溶液pH值对光触媒催化活性的影响

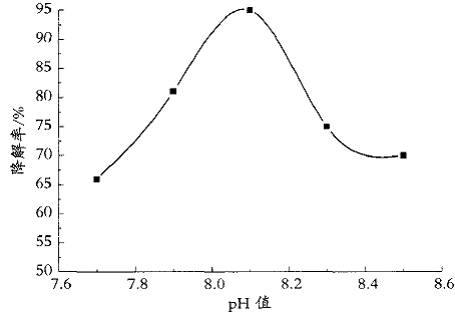

用氨水分别调节水解溶液的pH值为7.7、7.9、8.1、8.3、8.5[6]，测定吸光度，计算脱色率。不同水解环境pH值对光触媒光催化效率的影响见图1。
