水泥基腻子面漆二合一内墙涂料的制备<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

水泥基腻子面漆二合一内墙涂料的制备

时间:2011-04-22 10:24:18 来源: 作者:爱卡点击:次

摘要:以自制的可再分散乳胶为主要成膜物质,结合水泥水硬性无机粘结剂制备了腻子面漆二合一内墙涂料,重点讨论了可再分散乳胶粉、纤维素醚、粉状憎水剂对涂膜性能的影响。实验结果表明,可再分散乳胶粉及其用量对腻子面漆二合一涂料性能具有重要影响,当其用量为4%～6%时,涂膜具有良好的综合性能;纤维素醚能明显改善涂料的施工性能和保水性能,其最佳用量为0.3%;粉状憎水剂显著提高涂膜的耐水性和耐洗擦性能,其用量为0.3%时可达到很好的效果。产品综合性能达到或超过国标JG/3049-1998N型和GB/T9756-2001优等品指标值。

水性涂料虽然具有环保、性能优良的特点,但配方中将近一半是作为溶剂的水,为保证涂料的贮存和使用性能必须加入大量的其他助剂,这样不仅增加了成本,同时也造成了资源的浪费。因此,如果能将水性涂料制成干粉形式,并采用纸袋包装运送至施工现场,使用前加水调和,不仅可以降低包装运输费用、减少助剂使用量、延长贮存周期,给施工带来方便,而且也符合涂料和时代的发展方向。可再分散乳胶粉的出现及其在建筑领域的应用为建筑涂料的干粉化提供了物质基础,它是一种加水分散后能重新形成稳定的分散液,并具有原来合成聚合物乳液的性能[1-3]。本文采用自制的可再分散乳胶粉为主要成膜物质,结合水泥无机粘结剂配制了腻子面漆二合一内墙涂料,着重讨论了可再分散乳胶粉、纤维素醚、粉状憎水剂对涂料性能的影响。

1实验

1.1实验原料

主要原材料如表1所示。

1.2腻子面漆二合一涂料的配制

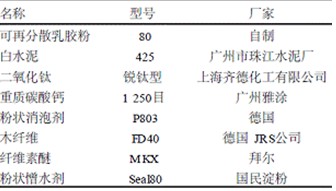

表1主要原料

表1

按如下配比称取原料:可再分散乳胶粉0～10%,白水泥28%～32%,二氧化钛5%～15%,重质碳酸钙35%～45%,粉状消泡剂0.2%～0.5%,木纤维0～0.4%,纤维素醚0～0.5%,粉状憎水剂0～0.5%。将上述称量好的原料混合均匀即成干粉涂料。

1.3二合一涂料的使用

取100g上述干粉涂料,加水35～42g,充分搅拌,调制成具有一定流动性的膏状涂料,涂布于基材表面。

1.4涂料性能测试

1.4.1粘结强度

粘结强度的测试方法参照GB/T9779—2005《复层建筑涂料》5.7.2标准状态下粘结强度试验。

1.4.2耐擦洗性能

干擦:厚度为0.7mm的一层涂料涂布于纤维水泥板表面上。经7天养护后,将试件插入固定在工作台上,用鬃刷来回刷擦2000次,记下试件的质量损失。湿擦:厚度为0.7mm的一层涂料涂布于纤维水泥板表面上。经7天养护后,将试件插入固定在工作台上,用鬃刷来回刷擦,随着刷子擦洗试件的同时注入少量肥皂水,记下总共洗刷的次数。

1.4.3涂膜硬度

将涂料涂布于纤维水泥板表面上涂层厚度为0.7mm。经7天养护后,将试件插入固定在工作台上,在一定的负荷下,用Erichsen笔在涂膜的表面上刮擦,在出现第一条明显痕迹时,该作用力即为涂膜的表面硬度。

1.4.4涂料保水性

将一张滤纸放置在15mm×15mm的玻璃板中央,将试模(内径50mm,高2mm)放在滤纸上,将调制好的涂料装入试模中用直刀抹平,盖上另一块玻璃板,小心翻转,使有滤纸的玻璃板在上面放置于水平操作台上,1h后取出滤纸,用直尺均匀量取4组水分在该滤纸上的扩散直径D1、D2、D3、D4,保水率为:
