研究耐划伤耐冲击木器漆底漆、面漆体系成分选择与调配<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

我的位置：首页涂料频道涂料技术研究耐划伤耐冲击木器漆底漆、面漆体系成分选择与调配

研究耐划伤耐冲击木器漆底漆、面漆体系成分选择与调配

时间:2011-04-19 09:59:49 来源: 作者:小辉点击:次

2.2.3面漆其他材料

VAGH(羟改性氯乙烯/醋酸乙烯共聚物)具有高韧度、持久柔顺性和耐磨性，在PU亚光面漆中添加适量的VAGH可以提高体系的附着力、柔韧性、硬度和手感，同时能够提高溶剂的释放性。经过反复试验测试后，选择在体系中添加7%VAGH液(20%)。此外还添加适量的聚四氟乙烯改性聚乙烯蜡粉和有机硅滑爽助剂，以降低漆膜表面摩擦系数，提高漆膜的手感和耐磨性。

2.2.4面漆固化剂的调配

由于面漆要求具有较高的硬度和抗划伤性，固化剂应尽量选用进口TDI三聚体固化剂与TDI/TMP加成物搭配使用。其中TDI三聚体固化剂可以适当提高比例，如果能采用耐黄变固化剂效果更佳。本研究选用OK.DS与L-75调配50%固含量面漆固化剂，其用量对面漆性能的影响见表7。由表7可知，随着三聚体固化剂(OK.DS)用量的增加，面漆的表干速度加快，漆膜光泽降低，耐划伤性能提高，用量在25%左右的时候，漆膜的耐划伤性能可以达到较好的效果，同时耐冲击后不出现发白和开裂现象。当比例超过25%后，体系表干较快，流平性较差，漆膜变脆，耐冲击能力下降，容易开裂。因此面漆固化剂中添加25%的OK.DS。

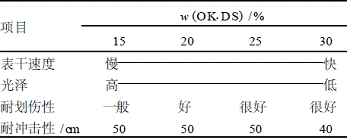

表7OK.DS添加量对面漆固化剂性能的影响

3结语

(1)通过试验得出底漆树脂选用干燥速度较快、打磨性好、柔韧性和附着力较好的大豆油改性醇酸树脂FE10-70，在体系中添加约8%的滑石粉和适量的硬脂酸锌粉，夏天配方添加0.1%有机锡催干剂，冬天则添加0.1%有机锡催干剂和0.1%叔胺类催干剂调整干速。配套85%TDI/TMP加成物搭配15%TDI三聚体的固化剂，得到的漆膜干速较快，打磨性好，耐冲击性能优异。(2)选择高羟值高硬度的脂肪酸改性醇酸树脂PJ11E-70D与附着力佳、柔韧性好的蓖麻油改性醇酸树脂FE38-70以1∶2的比例拼用，在体系中添加约5%的玻璃粉提高体系硬度和耐划伤性能，添加7%VAGH液(20%)提高体系的附着力、坚韧性、硬度和手感，添加适量的聚四氟乙烯改性聚乙烯蜡粉和有机硅滑爽助剂，以降低漆膜表明摩擦系数，提高漆膜的手感和耐磨性。配套25%的OK.DS搭配75%TDI/TMP加成物的面漆固化剂，得到的漆膜硬度高，附着力、柔韧性好，耐划伤和耐撞击性能优异。

关键词： 研究划伤冲击

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：喷涂聚脲防水涂料的研究
