全  站关键词

中国家具与家庭装修行业的高速发展，带动了国内木器涂料的快速增长，而涂料产品的国际化竞争，又对木器涂料提出了愈来愈高的技术要求。国内市场上传统的PU透明木器漆很难同时兼具柔韧性和高硬度性。柔韧性好的木器漆虽然碰撞不易开裂，但硬度较低，漆膜容易磨花。硬度高的木器漆虽然耐划伤性能好，但柔韧性差，碰撞容易发白或开裂。为了满足广大客户对木器漆柔韧性和硬度的高要求，我们研发了耐划伤耐冲击木器漆。通过市场测试证明此漆不仅具有优异的耐划伤性，而且具有良好的耐冲击性能，同时由于油漆的透明度高、重涂性佳，即使面对各种损伤也能轻易修复，不留痕迹。

1性能测试

按GB/T6739—1996喷涂在马口铁上，用PPH-I型铅笔硬度计测定硬度；按GB/T1720—1979喷涂在马口铁上，用QFZ型附着力试验仪测定附着力；按GB/T6742—1986喷涂在马口铁上，用YZQ-Ⅱ圆柱型弯曲试验仪测定柔韧性；按GB/T1732—1993喷涂在马口铁上，用QCJ型漆膜冲击器测定耐冲击性。最终样品按三底一面施工到贴实木皮中纤板上，干燥48h后用弹簧式撞击仪测试(冲击力30kg/cm2)，观察是否发白、变色或开裂。

2结果与讨论

2.1底漆体系的选择与调配

2.1.1底漆树脂的选择

底漆作为基材与面漆的中间层，起承上启下的作用，必须具备良好的打磨性、填充性、增厚保护，改善性能等功能。底漆树脂一般会选用相对分子质量较大、固含量高、丰满度好的快干型醇酸树脂。此外为了满足受冲击后漆膜不脱层、不发白、不开裂，底漆树脂还必须具备良好的柔韧性、附着力和耐冲击性能。本研究选用了FE20-70D、FE20-70F、FE10-70、PJ11-70K醇酸树脂作为备选树脂进行测试，结果如表1所示。

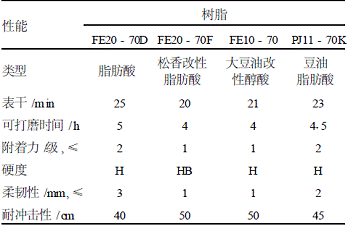

表1底漆树脂选择试验
