全  站关键词

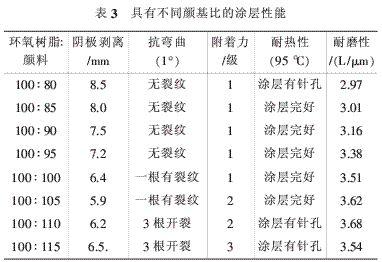

由100份树脂体系分别添加不同比例的颜填料（钛白粉∶碳化硅∶硫酸钡∶云母粉=1∶1∶3∶2）组成的基料与脂肪胺固化剂混合后得到的涂层性能见表3。

从试验结果可以看出，涂层的阴极剥离、耐磨性、耐热性随着颜基比的提高先提高而后降低，涂层的弯曲性、附着力逐渐降低，颜基比在100∶85~100∶100之间时，涂层的综合性能可以满足要求。

1.2涂料固化剂对涂层性能的影响

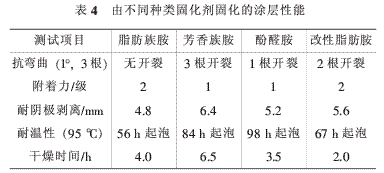

环氧树脂固化剂种类繁多，按化学组成和结构的不同，常用的固化剂可分为胺类固化剂、酸酐类固化剂、合成树脂类固化剂、聚硫橡胶类固化剂。不同类固化剂与环氧树脂反应后形成的高分子化合物的理化性能差别非常大，因此选用合适的固化剂对涂料的性能起着至关重要的作用。在所确定的环氧树脂体系中加入一定比例的石英粉—硫酸钡—滑石粉—钛白粉—云母粉，研磨后按照理论用量分别加入脂肪族胺、芳香族胺、酚醛胺、脂环胺固化剂，由此配制的涂料的涂层性能见表4。

由表4可以看出，脂肪族胺由于具有较长的直链结构，因此涂层的力学性能较好；酚醛胺的羟基和氨基同时与环氧树脂反应形成了致密的网状结构，因此涂层的耐热性能较好；改性脂肪胺与环氧树脂的反应速度较快。

考虑到对该无溶剂环氧涂料的性能要求，我们选用了可在常温下反应、低黏度、快速固化的改性脂肪胺作为固化剂。

1.3涂料颜填料的试验

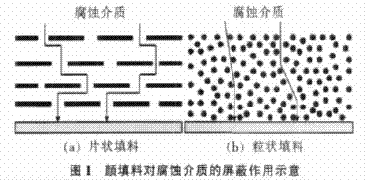

涂料颜填料不仅可以提高涂膜的附着力、增加涂膜的致密性、增强涂膜的强度、调整涂料的流动性、改善涂料与涂膜的物理化学性能，还可以防止紫外线对涂膜的穿透从而增强涂膜的耐候性，因此颜填料的选择以及各种颜填料之间的匹配是涂料配方设计中的重要内容。颜填料主要有片状和粒状两种。不同形状的颜填料对腐蚀介质的屏蔽作用如图1所示。
