全  站关键词

摘要：在建筑加固胶行业中，胶的适用期一直是制约施工的关键因素，本文采用化学方法对芳香胺进行改性，制得低粘度固化剂，得到慢固化强度高的固化物，满足建筑加固行业在较高温度（35-40℃）下的施工难题。

关键词：适用期；芳香胺；建筑加固胶标准。

前言

环氧树脂是一类含有环氧基团的线性高分子化合物，它对几乎所有的建筑混凝土、金属、玻璃、纤维、硬质塑料等，均有很好的粘接力。在热固型树脂中，环氧固化物的收缩率最低，可小到0.2%以下[1]。另外环氧树脂的固化物耐老化、耐化学介质性能好，也是热固型树脂中最优的，因此达到了建筑结构胶应有50年以上寿命的特殊要求[2]。但环氧树脂只有与固化剂很好配合才能达到建筑加固胶的标准要求。在常温固化体系中，能室温慢速固化剂常用主要有聚酰胺类、酮亚胺类、脂环胺类、聚醚胺类、芳香胺类、咪唑类。聚酰胺类属于传统固化剂，在温度在15～25℃固化很慢，配胶量也大，但当温度高于35℃时适用期迅速缩短，不便操作，加上粘度太高，无法容纳更多填充料而制约了其在建筑胶的推广。酮亚胺类固化剂属于潜伏性，虽粘度适宜，但固化过程中需有水分或胺类参与，且强度无法满足建筑胶标准要求，而无法推广该品种。脂环胺类和聚醚胺类在高于35℃时固化较慢，但价格太高也限制了使用。芳香胺类属于固体不便于常温配制，推广力度也不大。咪唑类虽常温能延长时间，但固化度太低，无法在建筑胶行业推广使用。综合考虑价格及性能因素，本文选用芳香胺进行液化化学改性，制得低粘漫固化环氧树脂固化剂，同时以建筑加固用浸渍胶项目标准进行实验。

1实验部分

1.1主要原材料

环氧树脂CYD128、EPG660，岳化树脂厂；气相二氧化硅，美国卡博特；偶联剂KH-550，武大新材料有限公司；固化剂HD-MG、促进剂DMP-30，湖北大学化工厂。

1.2测试仪器

Inston电液伺服材料实验机，型号1341。

1.3性能测定

按GB/T7124-1986胶黏剂拉伸剪切强度测定方法（金属对金属）测定钢-钢剪切强度；按GB/T94-1986测定钢-钢不均匀扯离强度；按GB/T2568-1981测定胶体抗拉强度、受拉弹性模量及伸长率；按GB/T2570-1981测定胶体抗弯强度；按GB/T2569-1981测定胶体抗压强度。

1.4制样

按GB/T50367-2006要求处理样片，制作模具，按要求进行养护固化、待测。

2结果与讨论

2.1胶黏剂配方

配方中分甲、乙两组分，甲组分是CYD128/EPG660/气相二氧化硅/KH-550=100/10～15/适量/1。乙组分是HD-MG（含DMP-30适量）。甲：乙=100：33（质量份）。

2.2HD-MG基本性能

胺值，mgKOH/g：600±20;粘度，mpa.s（25℃）：1200±200，29℃情况下，100g适用期1h50min，非常适于现场操作30～50min适用期的要求。（普通聚酰胺40℃以下粘度约3000～30000mpa.s，粘度太高，不利于操作）

2.3GB/T50367-2006中浸渍标准要求

GB/T50367-2006中浸渍标准要求如表1所示2.4记录力学性能

记录力学性能见表2.结合表1、表2，可以看出以下几个方面：

表1浸渍胶标准要求[5]

（1）常温下随着固化时间的延长，固化物力学性能均有所增长，且在10天左右基本可以达到浸渍胶A级的各项指标要求。（2）80%/3h样品的普遍比常温/30天的强度高，且均超过A级胶要求，说明进行中固化剂有利于提高胶的强度。（3）从表2可以看出HD-TM进行固化得到的力学性能有些偏高，且伸长率不太高，说明固化剂偏脆性，需进一步改善固化剂韧性。

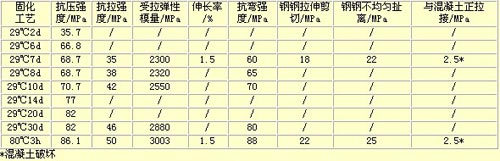

表2力学性能



结论

通过对芳香胺进行化学改性，得到低粘度慢固化的固化剂，经29℃/7天，或80℃/3人固化，得到综合性能良好的环氧树脂固化剂，基本达到并超过GB50367-2006中浸渍胶A极胶标准，且适用期长，固化温和，可以在建筑结构加固及相关行业使用。根据该固化剂自身特点，还需进一步改善其韧性，使性能更优越。
