网站导航 进入旧版 English

涂料技术

热固性环氧树脂的回收:降解型环氧树脂

时间:2011-03-09 15:02:21 来源: 作者:聪聪 点击:
(哈尔滨工业大学(威海)材料科学与工程学院威海264209)

摘要:设计与合成带有可降解官能团的环氧树脂是热固性树脂回收领域的一个重要课题。本文首先简要概括了传统回收环氧树脂的方法并指出其缺点,然后分别对国内外热降解型、光降解型、生物降解型环氧树脂的降解特性、环氧固化物的降解条件和降解机理予以重点解释和举例介绍。最后,指出了降解型环氧树脂存在的问题并对将来的发展前景进行了展望。

关键词:环氧树脂 固化 降解 设计合成

中图分类号:O633.13文献标识码:A文章编号:1005-281X(2009)12-2704-08

1引言

环氧树脂由于具有优良的物理机械性能、电绝缘性能、与各种材料的黏接性能以及其使用加工的灵活性而被广泛用于复合材料、浇铸件、电子电器、涂料与黏合剂等[1—5]领域,在国民经济的各个领域发挥着重要的作用。作为一种热固性树脂,环氧树脂固化时需专门的固化剂,由于种类繁多的固化剂的使用,可以获得各种各样性能优异的、各具特色的环氧固化体系和固化物,几乎能适应和满足各种不同使用性能和工艺性能的要求。但是,环氧树脂固化以后,生成较高交联密度的三维网状结构体,不溶、不熔,虽然具有很好的抗老化性能,但是却成为环氧固化物回收再利用的难题。在三大通用型热固性树脂中,环氧树脂价格偏高,这无疑增加了使用成本。因此,环氧树脂固化产物的回收再利用技术日益受到关注。

环氧树脂分子结构中的环氧基非常活泼,能和酸酐、羧酸、(酰)胺类等化合物交联成三维网状大分子。实际应用中,各种添加剂颜料、增塑剂、抗氧化剂等的存在,使得环氧树脂分子结构更为复杂,难于分离。从环氧树脂固化物的结构角度讲,回收再利用的关键在于破坏交联点。

目前已经实用化的做法是粉碎和焚烧[6,7]、超临界流体法(水热降解法)[8—12]、溶剂回收法[13]等。但是,焚烧往往造成环境污染,超临界流体法存在安全隐患,采用有机溶剂回收势必造成较高的成本。国际上比较流行的研究热点集中在对环氧树脂进行分子结构改造,使其固化后的产物能很方便地溶于适当溶剂中或适当加热便可生成低分子量的复杂混合物,从而利于回收。

因此,在环氧树脂中引入可降解的官能团,固化之后给予适当的条件,使之方便地降解,是一种非常有效的回收再利用方法。易降解官能团有很多,为了满足环氧树脂回收再利用的要求,选择可降解的官能团应符合以下标准[14]:降解迅速;不干扰正常的环氧固化行为;在固化条件下能保持稳定;可降解官能团的引入简单高效且成本不能太高。本文综述了国内外具有可降解官能团环氧树脂的研究发展概况。

2热降解型环氧树脂

2.1酯结构

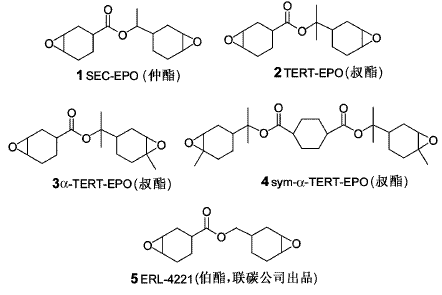

2.1.1叔酯结构叔酯和仲酯给予适当加热C—O键可以断裂[15]。Yang等[16]合成了一系列新型的环氧化合物(1—5),分别以3-环己烯-1-甲醛和3-环己烯-1-甲酰氯与甲基氯化镁反应并水解得到相应的仲醇和叔醇,再分别与3-环己烯-1-甲酰氯反应,得到带有环己烯基的仲酯和叔酯,最后将双键环氧化得到1、2的结构,3、4结构制备方法类似。

3是将α-萜品醇引入分子结构,4是对称的α-萜品醇结构的环氧化物,5是作为对比而研究的商品二环氧化物ERL-4221,均采用HMPA(4-甲基六氢邻苯二甲酸酐)固化。

热重分析结果显示,2、3、4树脂体系在220℃发生降解,1体系在320℃降解,而5体系在340℃开始降解。这说明叔酯结构的C—O键能比仲酯和伯酯的键能低,从而更有利于回收再利用。从结构中可以看出,3、4除了自身具有叔酯单元外,在其固化时环氧官能团打开时也会生成叔酯。因此,随着叔酯键密度的增加,固化树脂体系更容易降解,使得降解温度更低。

降解型环氧树脂

降解型环氧树脂


进一步的研究工作证明,叔酯单元的固化环氧化物受热分解产物中含有羧酸、双键、羟基、酸酐等官能团。由于叔酯中C—O键的断裂,必然在断裂点处形成缺陷以及引起交联密度的降低,从而使聚合物链活动性增强,这直接导致了降解产物断裂强度和玻璃化转变温度的降低[17]。

用间苯二甲酰氯制备的仲酯、叔酯二环氧化物固化后发现其分别在265℃、220℃开始分解[18]。在光交联环氧树脂中引入叔酯可降解官能团同样可以很方便地回收再利用。Shirai研究小组[19]将带有对紫外光敏感官能团(AANO)与含环氧官能团的丙烯酸酯单体(MOBH)控制一定条件生成预聚物,照射紫外光可使其交联,加热至200—230℃,MOBH结构中的叔酯单元发生降解,降解后的产物可以重新溶于水[20,25]。

叔酯二环氧化物在光生酸(photoacidgenerator)剂的存在下,接受紫外光照射后,易于与多羟基化合物交联,交联产物在140—160℃发生降解,也可溶于适当溶剂[21,22]。

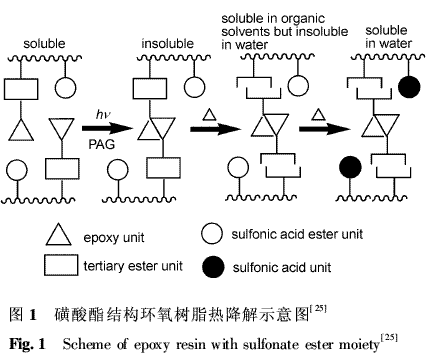

另外,Shirai研究小组合成的带磺酸酯的二环氧化合物,略作加热即可固化。将固化产物加热至140—200℃时,其中的磺酸酯结构断裂游离出交联结构,生成相应的磺酸,固化产物得以降解(图1)。所生成的磺酸,具有加速催化环氧固化过程的作用[23—26]。

2.1.2环氧与内酯共聚物结构

有些杂环单体开环聚合后没有小分子副产物,可用于减轻热固性树脂的收缩问题甚至起到膨胀作用[27]。将内酯单体加入到环氧树脂体系,可显著降低固化后树脂的收缩率以及内应力[28—32]。Ramis研究小组[31]采用路易斯酸引发双酚A二缩水甘油醚与螺环γ-丁内酯(又称1,6-二氧杂螺[4,4]壬烷-2,7-二酮)阳离子共聚合。他们发现,螺环γ-丁内酯的引入不仅能降低收缩率,而且能使固化产物在乙醇/水(80/20,体积比)混合溶剂中回流24h后溶解。红外监测表明,溶解后的产物没有酯键的存在,说明固化物发生了酯键断裂而分解;并且,随着螺环γ-丁内酯的增加,固化产物分解越快,分解产物分子量越小。


降解型环氧树脂

降解型环氧树脂


内酯与环氧官能团反应生成螺环原酸酯类(spiroorthoesters,SOE)。由于SOE是一种多环化合物,用来降低固化树脂收缩率要比单纯内酯效果要好。但是,单独使用SOE或作为共聚单体用于热固性树脂成本很高,因此,采用内酯与环氧官能团反应,既保证了共聚反应的进行,又能充分利用所生成的SOE的优良抗收缩率性能。SOE仍然具有很高的反应活性,还可进一步与环氧官能团反应或者均聚,使得树脂结构得以膨胀而降低收缩率,同时也具有加速固化的功能。SOE若带有侧链烷基,还起到内增塑和稳定电荷的作用。

SOE与环氧共聚产物或均聚产物中具有大量的醚酯键,是一种弱键连接,很容易发生降解[31]。

2.1.3氨基甲酸酯与碳酸酯结构

氨基甲酸酯与碳酸酯结构受热时都能在低于350℃下分解,可将这两种结构引入环氧树脂使之能回收再利用。

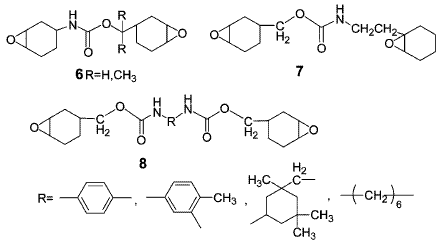

Wong等[33]首先合成了带有氨基甲酸酯的脂环型二环氧化合物6—8。将这些二环氧化物和商品ERL-4221用4-甲基六氢邻苯二甲酸酐(HMPA)以相同条件固化,发现ERL-4221固化体系在高于350℃以后才分解;6固化体系当R为H原子时,分解温度为280℃,R为甲基时,分解温度为220℃,此时的二环氧化物是氨基甲酸叔酯结构;7固化体系分解温度介于220—280℃;8固化体系分解温度在250—300℃。氨基甲酸酯的引入,不仅不会干扰正常的环氧固化行为,而且还起到催化剂的作用,使得固化在较低温度下就可以进行。



降解型环氧树脂

降解型环氧树脂

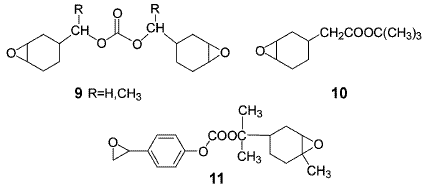

这几种二环氧化物的固化物分解温度有区别,除了它们含有不同级别的酯、氨基甲酸酯的数目外,还与氨基甲酸酯相连烃基的结构有关。研究表明,氨基甲酸酯的热解温度按以下顺序递减:烷基—NHCOO—烷基(250℃)、芳基—NHCOO—烷基(180℃)、烷基—NHCOO—芳基(120℃)[34,35]。带有碳酸酯的二环氧化物[36]以4-甲基六氢邻苯二甲酸酐(HMPA)固化,TGA分析表明,9体系在220℃分解,并且仲碳酸酯比伯碳酸酯分解速率快,这与前面的讨论结果相一致,不同级别的酯热稳定性按叔酯<仲酯<伯酯顺序递减。TGA结果表明,各体系固化物分解温度:9<10<11。这与前面文献[34,35]中关于氨基甲酸酯的稳定性影响类似。

降解型环氧树脂

降解型环氧树脂

带有酯键可降解结构的环氧化合物固化交联以后虽然能在较理想的温度范围降解,但是降解产物中含有羧酸、磺酸等官能团;同时,酯键水解也会产生酸性物质,不可避免地会产生腐蚀作用,造成断裂强度等机械性能的大大降低。

添加一定量的常规环氧树脂组分,既可以使整个树脂体系得以降解,又能提高力学性能[17];或者在叔酯结构的环氧树脂中引入对亲核取代反应不敏感的共轭结构,这样就可以有效地降低树脂对水分的吸附,防止酯键水解,从而提高力学性能[18]。

2.2非酯结构

2.2.1缩醛(缩酮)结构

在干燥氯化氢或浓硫酸的作用下,一分子醛或酮与一分子醇发生加成反应生成半缩醛(hemiacetals)或半缩酮(hemiketals),再进一步与另一分子醇生成稳定的缩醛(acetals)或缩酮(ketals)。缩醛或缩酮不受碱的影响,对氧化剂与还原剂也是稳定的,但在稀酸中易水解转变为原来的醛或酮[37]。如果将缩醛或缩酮引入环氧树脂结构中,控制其在酸性条件下,可使固化产物降解。

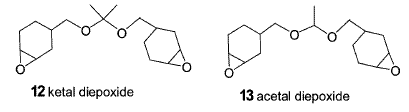

Buchwalter等[38]合成了具有缩醛和缩酮结构的环氧化物12和13,这两种环氧化物在固化过程中都能保持稳定。当用六氢邻苯二甲酸酐固化剂时,上述两种环氧化物的固化产物都能溶于乙醇/水/乙酸混和溶剂(三者体积比为1∶1∶1或2∶1∶1)。将混合溶剂加热到88℃,缩酮环氧固化物只需2—3min即可完全溶解,而缩醛环氧固化物60min只是部分溶解。当把溶剂换为γ-丁内酯/水/磷酸混合溶剂(三者体积比为135∶45∶20)时,在回流温度下(105—106℃),2min以内,即可将缩酮环氧固化物完全溶解,只需10—15min可将缩醛环氧固化物完全溶解。因此,γ-丁内酯在降解环氧树脂固化物方面比乙醇更为有效。

降解型环氧树脂

降解型环氧树脂

这两种混合溶剂中,环氧固化物在酸的存在下水解从而使交联产物降解,进一步溶于溶剂中。醇存在下的混合溶剂中,醇不仅作溶剂,而且很容易和缩醛发生醚交换反应(酸作催化剂)[39]。Buchwalter等[38]又尝试将缩酮二环氧化物的固化物加入对甲基苯磺酸的乙醇或甲醇溶液(浓度为0·026—0·5M)中,在室温下能缓慢溶解,加热可在2min以内完全溶解;缩醛二环氧化物的固化物在此溶液的回流温度下也可完全溶解。这样,乙醇小分子与固化物中的醚键发生醚交换,使得大分子键断裂,从而溶于溶剂。他们还发现,在保持对甲基苯磺酸浓度不变的情况下,加入水或者磷酸反而降低了对甲基苯磺酸醇溶液对环氧固化物的降解速率。这实际上减缓了醇与缩醛或缩酮的醚交换反应,说明非水环境下更有利于醚交换反应。若将对甲基苯磺酸换为甲基磺酸,浓度保持不变,其醇溶液对缩醛或缩酮二环氧化物的固化物溶解速率会有所加快。

结合实验研究结果表明,缩醛或缩酮二环氧化物的固化物的溶解强烈依赖于温度;对于醇溶液中的溶解,有机酸的催化能力比无机酸要强,短链有机酸要比长链有机酸效果更好;同等温度下,短链、低黏度的醇比长链、高黏度的醇溶解能力更强。与商品化环氧树脂相比,缩醛类环氧树脂单独固化后拉伸强度不够,但是有比较小的断裂伸长率;外加固化剂固化后拉伸强度和断裂伸长率都有明显增加,并且随着固化剂含量的增加而增加,拉伸模量固化剂含量的增加而减少。

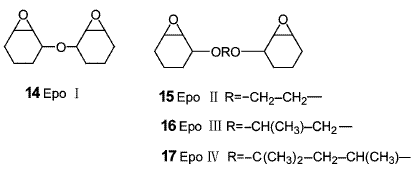

2.2.2醚结构Wang等[40]合成了一系列带有醚键的脂环型二环氧化物14—17。当醚键二环氧化物14—17以相同条件固化后,其玻璃化转变温度逐渐降低,通过其结构式可以看出,原因在于这4种固化体系醚键中烷基越来越大,从而具有越来越大的空间柔顺性和两个交联点之间越来越大的距离;其起始分解温度分别是312℃、304℃、239℃、222℃,这也与前面分析的酯结构非常相似,醚氧键键能按叔醚、仲醚、伯醚依次升高。

降解型环氧树脂

降解型环氧树脂


固化后树脂的储能模量方面,14体系远高于商品化环氧树脂ERL-221,其余3种均低于ERL-221,并且15<16<17。

2.2.3二硫化物结构

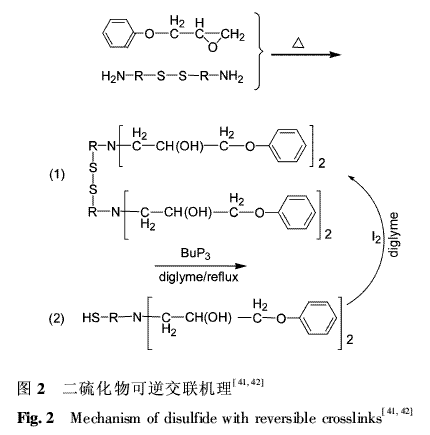

Tesoro等[41,42]采用含二硫化物的胺类固化剂与环氧化物发生交联反应,并研究了其降解性。他们发现,在二甘醇二甲醚(diglyme)、还原剂三丁基磷存在下回流一定时间,固化后产物溶于溶剂;再将可溶性产物(含有硫醇官能团)氧化,又生成可交联环氧官能团的二硫化物。图2是其过程示意图。其中,产物(2)在较缓温条件下被氧化成二硫化物(1)[43],其中的羟基可以继续固化环氧官能团。采用二硫化物结构作固化剂的环氧树脂体系与采用脂环二胺作固化剂的环氧树脂体系相比,固化后剪切模量与损耗角正切值均增大。


降解型环氧树脂

降解型环氧树脂

总的来说,非酯结构环氧树脂体系虽可使冲击强度成倍地提高,但模量、耐热性能、拉伸性能均有所下降;虽然在增加韧性的同时,保持了其他力学性能和耐热性,但其合成和原料来源困难,造价昂贵,难与通用型基体聚合物匹配,加工成型困难。

3光降解型环氧树脂

研究表明,环氧树脂的光氧化降解主要是与醚键α位碳原子相连的仲碳原子上的去氢反应,其主要降解产物是甲酸苯酯[44,45]。

Rosu等[46]发现马来酸酐UV固化的双酚A型环氧树脂在UV照射下发生光降解反应。在UV的作用下,马来酸酐结构的羰基碳与相连的α位碳之间的C—C键断裂,进而使得交联结构降解。但是这种体系光降解效率不高,UV光照射200h失重率仅为0·5%。

脂肪族聚醚有很好的光敏感性[47],其光氧化降解是醚键α位碳原子上的去氢反应[48]。将氨基封端的聚氧丙烯固化的环氧树脂体系在UV照射后发现氨基消失[49],固化树脂变黏稠,从而失去力学性能[50]。

4生物降解型环氧树脂

生物降解型聚合物按组成与结构分为掺混型和结构型两大类,所谓掺混型是指在普通聚合物中加入可降解的物质或可促进降解的物质所制得的降解聚合物;结构型则是指本身具有降解结构的聚合物。

作为掺混型生物降解环氧树脂,掺混组分应用较多的有(改性)天然植物油脂[51,52]、可生物降解的聚酯[53]等。掺混型技术含量较低,分解一般不太完全,但由于其成本低,目前在许多场合还广泛应用。结构型生物降解环氧树脂是目前研究的重点,

此类树脂基体中具有被微生物分解的结构,因而易被微生物消化吸收。因此,这类环氧树脂的研究集中在将环氧官能团引入可生物降解的聚合物结构中。常用的可生物降解的聚合物有以下几种。

聚乙二醇,具有较好的两亲性(既溶于水又溶于有机溶剂)、生物相容性和端基反应性,分子量范围广、选择余地大,可用于修饰生物降解型聚酯,并被美国批准用于人体[54]。环氧基封端的聚乙二醇即可作为热固性环氧树脂[53]。

天然植物油脂,来源丰富、价格低廉,并含有丰富的官能团,方便进行改性,是制备涂料、热固性树脂的理想原料。其脂肪酸分子容易受到微生物的攻击而降解。丙烯酸酯化环氧大豆油和甲基丙烯酸甲酯所得共聚物固化后土埋4个月内最大失重率可达28·12%,具有明显的土壤微生物降解性[55]。

氨基酸,人体蛋白质的主要组分,自身具有可以水解和酶解的结构,同时具有无毒、生物相容性好以及代谢产物无毒等优点。黄霞等[56]用天然氨基酸为起始材料,合成了一种具有双酚羟基官能团的环肽,并以此环肽为联酚合成了主链包含酰胺键的可生物降解的环氧树脂。

聚酯,典型的生物降解聚合物,但是其热稳定性和机械性能比日常生活中所用的聚合物差。将环氧官能团引入聚酯分子结构,既能保持一定的机械强度,又能被生物降解。合成这类环氧树脂时,环氧官能团数量可以人为地控制。Lukaszczyk等[57—59]以丁二酸酐、烯丙基缩水甘油醚(正丁基缩水甘油醚)开环共聚,然后将烯丙基环氧化,得到了聚酯型环氧树脂,其中环氧官能团的数量可以通过正丁基缩水甘油醚所占比例来调节。研究表明,这种环氧树脂固化后在70℃、pH=7·4的缓冲溶液中浸泡70d左右,几乎完全降解。

聚氨酯,聚氨酯材料以其优异的力学强度、高弹性、耐磨性、润滑性、耐疲劳性、生物相容性、可加工性等被广泛用于长期植入的医用装置及人工器官,如心脏起搏器绝缘线、人工血管、介入导管等。

由于聚氨酯对普通微生物有一定的敏感性,是生产可生物降解材料的理想原料;同时,其结构可自由设计[60],因此目前研究的可生物降解聚氨酯的类型较多,具有十分广阔的发展前景。

以聚乙二醇、羟基封端的聚己内酯起始原料合成的聚氨酯型环氧树脂,在37℃缓冲溶液中浸泡180d,发现有近50%的质量损失[61,62]。

生物降解型环氧树脂由于其生产成本太高、耐水性差等缺点用途难以进一步扩大。掺混型不能完全彻底降解,其分解产物是否会造成二次污染尚不明确。研究完全生物降解型环氧树脂,利用价廉易得、重复再生产的的原料生物原料生产生物降解型环氧树脂是避免二次环境污染的有效途径。

5降解型环氧树脂降解机理

从热力学上看,任何聚合物都会自行降解;从动力学上看,若聚合物降解极其缓慢,通常被称作不可降解聚合物。聚合物降解是在外因作用下分子链的断裂。内因是聚合物降解的本质因素。因此,要使聚合物可降解,根本的方法就是对其进行分子结构设计

前述降解型环氧树脂正是具有对外因敏感的分子结构而得以降解。其降解机理主要有以下几种。

5.1热降解机理

主链含有季碳原子链接的环氧树脂(酯结构、醚结构)在热降解时,热降解反应倾向于分子内歧化反应,即解聚反应,有单体产生;而碳原子旁边有氢原子(伯酯和仲酯)时,热降解产物的活性链发生转移,而使环氧树脂不能顺利解聚[63]。

降解型环氧树脂交联后,分子结构中有多种极性官能团以及邻近基团的位阻效应等复杂结构削弱了键能,在热降解过程中,这些弱键迅速断裂,聚合物分解成含有羧酸、双键、羟基、酸酐等官能团的小分子化合物。

5.2光降解机理

高分子的光学反应和其他物质一样遵循下列光反应定律:由于物质吸收光能引起化学反应(第一定律,光化学活性原理);在光化学反应初期,吸收一个光量子能够活化一个吸光分子(第二定律,光化学当量定律),因此光降解高分子设计的基本原理是将一些能吸收引起光化学反应所需光能的官能团或色基引入到高分子材料中[64]。

光降解环氧树脂主要通过共聚反应或化学改性在树脂主链上引入羰基型感光基团而赋予其光降解特性,并可通过调节羰基含量控制光降解活性。添加光敏剂的光降解反应,主要是在光的作用下,光敏剂可解离成具有活性的自由基,进而引发聚合物分子链断链连锁反应,达到降解作用。

但是光敏剂的使用有缺点:这些低分子物由于扩散会从聚合物表面析出,并有向与聚合物接触物质迁移的倾向,降低分解效果。另外,大多添加剂对人体有害,使用受到限制。从以上两种光降解机理看,比较好的方法还是在环氧树脂主链上通过化学手段引入光敏官能团,但此法成本较高。

5.3生物降解机理

天然聚合物能被生物降解。其降解作用是通过生物合成所产生的酶蛋白质来完成的。这些酶蛋白可以附着在细胞壁上,或存在于细胞的原生质结构中。有些酶能潜入周围的环境中,有些酶则留在细胞内,只有在细胞被溶解或机械破碎时才释放出来。酶对生化反应具有高度专一的催化能力,在适宜的生理条件下迅速进行。

聚合物在微生物活性的作用下,酶进入聚合物大分子的活性位置,并渗透至聚合物的作用点,使大分子发生水解,大分子骨架结构断裂成小的链段,最终被降解成稳定的小分子产物。

缩醛(酮)结构、聚氨酯结构、碳酸酯、原酸酯结构[31,32]的环氧树脂均可在生物降解过程中发生水解反应[65]。

综合多种降解机理,本文所述的降解型环氧树脂在结构上具有以下特点:①主链带有季碳原子,并且支链少;②分子量不能太高;③含有酯键、醚键等极性吸水官能团;④主链中有天然高分子结构或与天然高分子结构相似的结构;⑤带有光敏基团;⑥能与易降解物质充分混合。

6结束语

从前述分析来看,含酯官能团可降解型环氧树脂虽有较好的降解性能,但是这类环氧树脂的降解都需要加热(220℃左右),并且降解产物中含有酸,反过来又增加了一定的回收成本和对设备的腐蚀。在生产制备成本相同的情况下,笔者认为,缩醛(缩酮)类可降解环氧树脂有待于进一步发展。因为除了其降解产物没有酸性物质以外,这类树脂的降解条件温和(100℃以内),降解速率非常快(甚至几分钟就完全溶解);二硫化物结构可降解型环氧树脂是少有的对交联剂的改造,并且这类交联剂可以很方便地回收再用作环氧树脂交联剂,通过图2可以看出,随着交联剂回收再利用过程的重复,其分子量越来越大。

立足国内来看,所概述的这些可降解型环氧树脂,合成制备成本成本偏高;另外,制备过程中还需要酰氯、异氰酸酯、三光气、格式试剂等有毒物质。目前存在的问题除了降低生产成本外,主要是如何能有效地充分利用环氧树脂降解产物。国内外有关再利用环氧树脂降解产物的研究很少。降解产物中各种分子量的聚合物、有机物都有,这与环氧树脂的结构以及降解过程的差异有关。可以将这些降解产物用于涂料、板材等行业。目前,笔者正开展环氧树脂降解产物回收利用的研究。

针对以上问题,降解型环氧树脂的研究应从以下几个方面提高和着手:(1)提高精细化工合成手段,生产能在工作环境中保持使用要求,不满足工作环境条件即可降解的环氧树脂;(2)加强对环氧树脂固化物回收、分类、加工,使有限的资源循环利用;(3)深入研究环氧树脂的降解机理,设计新型可降解环氧树脂,达到通过改变降解官能团来控制树脂体系的降解行为;(4)寻找新的制备方法,使各类改性剂和环氧树脂成型或加工方便,使改性易于进行;(5)有关行业部门制定完善的聚合物降解行为评估机制,致力于环境保护和降低成本,促进降解型环氧树脂的研究、开发和应用。

当前,关于可降解环氧树脂的合成制备技术国外的研究非常多,国内专注研究推广的研究单位为数不多。这与国内外在合成手段、测试表征、原料成本以及科研水平等方面存在的巨大差距有关。国内苏州汇毅工业材料科技有限公司产品OP-9003EPOXY溶解液将固化后的环氧树脂浸泡在溶解液中,在短时间内即可分解;山东科大电子技术实验室的特效环氧树脂溶解剂浸泡固化的环氧树脂1h即可以使之彻底溶解,无毒,环保,价格低廉,能反复使用。但是,这两种产品分别是英国原装进口和引进日本技术。这同时提示了回收固化环氧树脂的另一个有效途径:常温溶剂回收,其关键在于开发能高效溶解环氧树脂固化物的溶剂,并且成本低,无毒安全,操作简便。

总之,可降解型环氧树脂的出现是一种比传统降解固化环氧树脂有效的方法。随着越来越多国内外科技工作者的关注和科技的发展,可以预计,设计降解结构和降解条件可控、引入新型可降解官能团,是一个具有重要的理论和应用研究意义的课题,应用前景和发展空间十分广阔。


发布评论
  • 验证码:

热门论坛

进入论坛
