全  站关键词

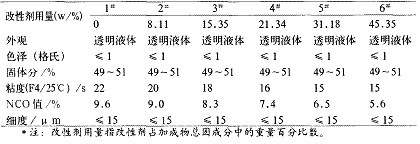

张纯名 ( 广东华润涂料有限公司，广东顺德 528303 )     摘要：合成了一种改性 TDI-TMP 加成预聚物并研究了其在聚氨酯木器涂料中的具体应用；实验表明，该加成预聚物具有良好的贮藏稳定性，配漆后混合液低粘高固、刷涂性好，漆膜丰满度佳和耐冲击性优及较好的耐候性，并且，性价比高，完全可以替代普通的 TDI-TMP 加成物。     关键词：聚氨酯固化交联剂；低粘高固；性价比     0 前 言     双组分聚氨酯涂料（ PU ）具有常温自干、花色品种多样、可选择性强、使用方便的特点，涂膜干后具有高光泽、高丰满度、高硬度、高装饰性等优异的综合性能，因而在家具涂料上聚氨酯涂料得到了快速的发展。     该体系所用固化交联剂（即异氰酸酯部分）是决定涂膜最终性能的重要因素，也是国内外科研和生产单位关注的焦点。目前，国内聚氨酯固化交联剂与国外相比还有一定差距，产品一般有加成预聚物、缩二脲、三聚体等品种。     其中缩二脲、三聚体因成本高、技术工艺复杂以及其性能上的特点，现今产量相对有限。因此，在相当长的时间内， TDI-TMP 加成预聚物仍将是我国聚氨酯家具涂料中最重要的固化交联剂。各生产厂家正不断对其工艺、配方进行调整，生产技术日趋完善。本实验是通过低羟基聚酯改性加成物的某些性能，得到较为满意结果的。     1 试验部分     1.1 原材料     TDI （ 80/20 ）：工业级，德国拜乐公司； TMP （三羟甲基丙烷）：工业级，瑞典产品 ; 改性剂（自制） : 低羟基聚酯树脂， 50% 二甲苯和醋酸丁酯（ 1 ∶ 1 ）混合液；热固性羟基丙烯酸树脂（自制） : － OH(2.1% ） ,50% 二甲苯和醋酸丁酯（ 1 ∶ 1 ）混合液 ; 大豆油酸改性短油醇酸树脂： 50% 二甲苯溶液；光热稳定剂：汽巴—嘉基公司 ; 溶剂：苯、二甲苯、醋酸丁酯均为工业品。     1.2 改性加成预聚体的合成     1.2.1 配方     改性加成物配方如表 1 所示。 表 1 改性加成物配方     1.2.2 合成工艺     将二甲苯、丁酯、 TMP 、改性剂、苯、助剂依次投入反应釜，升温到 70 ～ 80 ℃，开动搅拌和真空脱水，直到加入纯苯被脱出为止（约 1.5h ）；降温至 35 ℃ 以下，尽快投入 TDI 开动搅拌，自然升温到 70 ～ 80 ℃ ，待温度开始下降，则慢慢升温到 85 ～ 90 ℃ ，保温 3 ～ 3.5h ，将预聚体抽样送检，合格后降温 , 压滤包装。 1.3 涂料的制备     1.3.1 清漆     选取自制大豆油酸改性短油醇酸树脂，加入需要量的流平、消泡等助剂，用专用稀释剂调节所需黏度后，过滤包装。     1.3.2 色漆     将大豆油酸改性短油醇酸树脂与钛白粉、其它着色颜料、体质颜料充分混合，加颜料分散剂，在高速搅拌机下分散，然后于三辊机砂磨至所需细度，再加入流平剂、消泡剂等助剂，搅拌均匀后以专用稀释剂调整黏度，过滤 , 包装。     1.3.3 室内地板清漆     选取自制羟基丙烯酸树脂，加入需要量的流平、消泡等助剂，用专用稀释剂调节所需黏度后，过滤包装。     1.4 涂料施工     双组分聚氨酯涂料使用时，按树脂与异氰酸酯加成物 NCO/OH=0.9 ～ 1.1 的比例配漆，再用专用稀释剂调整所需黏度，静止 20 ～ 30min ，然后以喷涂和刷涂进行施工，并控制正常测试膜厚。     2 结果与讨论     2.1 改性剂用量对涂膜性能的影响（见表 2 、表 3 ）     从表 2 、表 3 可以看出，改性后的 TDI-TMP 加成预聚物黏度有明显回落，但改性剂对涂膜干速、硬度有较大影响，改性剂用量应不超过 20% 。     2.2 改性加成物 NCO/OH 配比对涂膜性能的影响     双组分聚氨酯涂料配比时， NCO/OH 配比控制在 1 ∶ 1 左右，由表 4 可以看出，改性后的加成预聚物 NCO/OH 配比在 0.75 ～ 2.0 ∶ 1 范围内仍有较好的综合性能，特别是附着力、柔韧性、冲击强度以及漆膜表面效果 , 明显优于未改性的普通 TDI-TMP 加成物。     2.3 涂膜的耐候性及保光保色性     将 1 # 、 3 # 加成物分别配漆制成白漆样板，然后用纸包住样板的一半，放在日光下曝晒一周，再检查涂膜光泽并观察黄变情况。结果发现， 1 # 样失光、变黄均较严重， 3 # 样只轻微变黄、光泽下降不大，说明改性后的加成物耐候性、保光保色性有很大提高。          表 2 不同改性剂用量所得加成物性能指标   表 3 不同用量改性剂加成物对涂膜性能的影响   表 4 改性加成物与大豆油酸改性短油醇酸树脂配比对涂膜性能的影响 ＃     注：本实验以改性加成物 3 # 样品与不加改性剂 1 # 样品作对比试验。   2.4 改性加成物对室内地板漆性能的影响     丙烯酸树脂地板清漆技术性能见表 5 。 表 5 丙烯酸树脂地板清漆技术性能     从表 5 结果可以看出，改性后的加成物可提高丙烯酸树脂清漆的丰满度、涂膜柔韧性和耐冲击性，刷涂性能良好，可用于制造室内地板装修漆交联剂。     2.5 贮存稳定性     将上述 1 # 、 3 # 样品置于密闭容器内 , 在 49 ～ 51 ℃的恒温箱中加速贮存 15d ，再检测两者黏度和 NCO 值，结果发现两者未有明显变化，说明两种加成物样品贮存性能良好。     3 结 语     未来一段时间内 , TDI-TMP 加成预聚物，仍将是我国家具涂料中主要的聚氨酯固化交联剂。改性后的加成物具有良好的贮藏稳定性，配漆后混合液低粘高固、刷涂性好，漆膜丰满度佳、耐冲击性优和有较好的耐候性，其综合性能好和性价比高，完全可以替代普通的 TDI-TMP 加成物。  如转载, 请注明: 资料来源"中国艺术涂料网"     中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
