全  站关键词

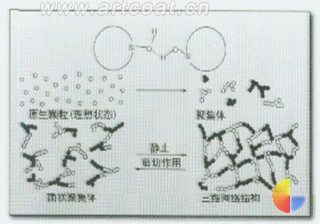

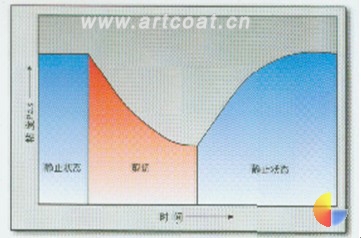

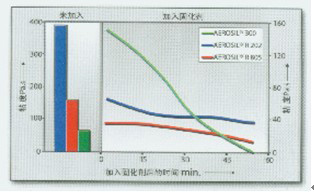

AEROSIL®在液体体系中是一个理想的增稠剂和触变填料(12)。在非极性体系内，这一效果非常显著。所谓极性是指液体分子间形成氢键的能力。    AEROSIL®的增稠和触变效应可用AEROSIL®微粒在系统内形成三维网络结构来解释。在振动和搅拌作用下，网络结构受到的破坏，破坏的程度取决于应力强度和应力的持续时间，由此体系的粘度也随之降低。当体系静止后，网络结构又得以重新构建，粘度也回复至原值。这一过程的机理图如图1所示。图2解释了触变的概念。    不同AEROSIL®微粒上的硅烃基基团间的相互作用，使得形成了稳定的网络结构。在类似于碳氢化合物或聚二甲基硅氧烷的非极性流体内，AEROSIL®微粒间的氢键作用达到了最大值。 当极性流体分子对硅烃基基团有亲和力时，就会出现AEROSIL®微粒的溶剂化作用和触变网络稳定性的降低现象。正因为此，像乙醇和水这类极性流体的增稠，只能靠加入相对大量的亲水性 AEROSIL®产品来达到。 图1 AEROSIL® 微粒在流体中的剪切变稀作用   图2 触变性即剪切作用期间粘度的降低和静止后粘度的回复（示图）       在许多极性流体内加入特殊类型的AEROSIL®COK84，可以克服这一问题。该产品由AEROSIL®200和AEROXIDE®AluC组成。它在极性系统内也能形成一个分子网络。当然，它的前提是基干带负电荷的AEROSIL®200和带正电荷的AEROXIDE®Alu仁微粒间的相互作用。由于机械力对流体的极性影响甚小，故水、二甲基亚砜、二甲基甲酰胺等可以用AEROSIL®COK84实现触变。     在非极性和弱极性流体内，由于存在少量带羟基团的化合物，可以产生一个协同效应。此时在 AEROSIL®微粒的网络上会产生一个附加的架桥作用。但是，如果用干架桥的物质稍微过量，粘度就会出现下降的情况。在有些系统内，羟基和氨基的存在会促进增稠和触变效应。 对于无溶剂的环氧树脂，由干其分子带有极，性，它不能被亲水性的AEROSIL®所增稠达到最佳状态。当加入某些聚胺后，在其活化期的流变特性会有所降低。最初状态所观察到的粘度上升，是在多功能氨基化合物的作用下，AEROSIL®微粒间会产生额外的作用力而产生并强化的三维分子网络。然而在聚合物分子固化过程中所产生的羟基基团的作用下，亲水性的AEROSIL®微粒会产生溶剂化效应。羟基产生越多，所形成网络的作用越低，粘度和触变性也就越低。     AEROSIL®R202和R805的开发成功，使得环氧树脂可以获得一稳定的增稠和触变性。当加入胺固化剂后，在固化过程中流体的粘度值和触变性能基本保持恒定。     AEROSIL®R202和R805微粒的表面固定着较长链的疏水基团。它们保护AEROSIL®表面剩余的硅烃基基，以防止其被过分润湿。剩余的硅烃基基团和长链疏水基团使AEROSIL®R202和R805的产生增稠和触变性。疏水性AEROSIL®的增稠和触变效应也可以用三维网络来解释。      图3 含5.6% AEROSIL®环氧树脂在未加固化剂和促进剂时（Euredur 250，促进剂为HY960）、含3.8% AEROSIL的树脂在加入固化剂和促进剂后的粘度的降低。点击此处查看全部新闻图片    图3举例表示加入固化剂聚酰胺和促进剂叔胺混合物之前和之后，不同型号的AEROSIL®产品在低粘性活性稀释环氧树脂内的增稠效应。    在用亲水性的AEROSIL®300进行增稠处理的体系下，多数情况下，固化剂与树脂混合物的粘度会降低。而用疏水性的AEROSIL®R202和R805进行增稠处理的系统内，在加工使用期间，固化剂与树脂混合物的粘度保持相对稳定。 测试装置和方法如图3和其他图所示。     用实验室Scm带cowles叶片的高速分散机，将二氧化硅直接加入到环氧树脂中，首先在转速为1000rpm下运行1分钟，二氧化硅被树脂完全润湿，然后，在转速为3000rpm下运行5分钟，完成分散过程。最后对样品的脱泡处理。     在25℃下，将树脂和二氧化硅混合物放置1．5小时后，在25℃、1000rpm转速下，1分钟内加入同样温度已调节到25℃的固化剂。在刚加入固化剂和所定时间里，  用Brook6e，d旋转粘度计在2．5rpm转速下测流体粘度。装置如图4所示。       4 DV-ll型Brookfield旋转粘度计，Brookfield Laboratories,Inc.,240 Cushing St.,Stoughton,MA02072 USA®   资料来源: hc360慧聪网 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
