全  站关键词

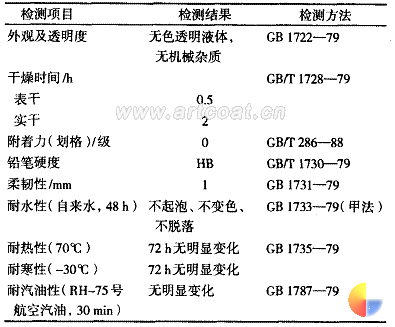

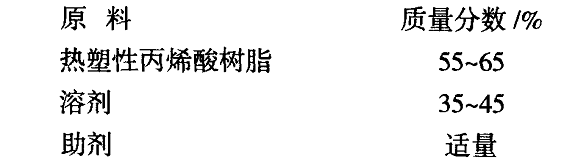

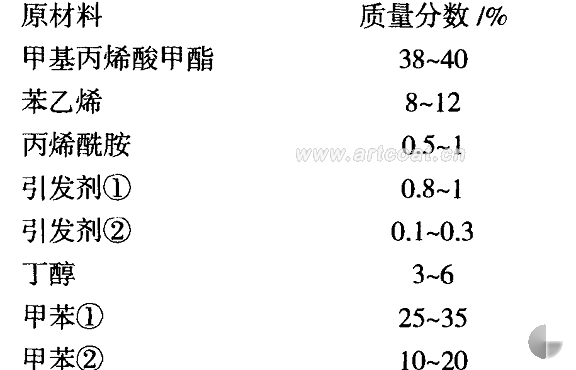

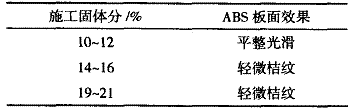

  陈艳丽、王昌明、周文涛 (武汉力诺化学集团有限公司430035)     摘要：通过选择合理的原料单体配比制备具一定玻璃化温度的热塑性丙烯酸树脂，作为ABS塑料用涂料的基料，具有较好的物理性能以及优良的耐醇性。     关键词：热塑性丙烯酸树脂；耐醇性；ABS塑料；玻璃化温度     0前言     目前塑料制品的应用日趋广泛，由于塑料制品的耐热变形温度低，对溶剂敏感等一些特点，用于塑料制品的涂料应具备以下性质：     (1)涂料对塑料底材必须有良好的结合力，且不能过分溶蚀塑料表面。     (2)涂料应具一定的硬度和韧性，以克服制品的日常磨损。     (3)施工方便，常温自干，干燥速率要适宜，且可掩盖塑料制品成型过程中所产生的小缺陷，在其表面形成性能各异、色彩鲜艳、丰满光亮、耐候性强的涂膜。     基于以上要求，塑料漆一般选用热塑性丙烯酸树脂作为基料。     热塑性丙烯酸树脂具有色泽浅，透明度好，耐光、耐候性好，保光、保色性好，耐腐蚀性好，耐热性能好等优点。     本文主要针对ABs国料的特点，选择合适比例的丙烯酸单体合成热塑性丙烯酸树脂，以制备满足要求且耐醇性优良的丙烯酸涂料用于ABS塑料的涂装。     1实验部分     1.1热塑性丙烯酸树脂的合成     1.1.1配方     注：符号①、②代表此类物质中其中一部分。     1.1.2生产工艺     将甲苯①投入反应釜中，搅拌、升温至有回流出现。     将单体、引发剂①、丁醇混合均匀后滴加入反应釜，保持温度115～120℃，于4h滴完，然后保持在此温度下反应1h。     补滴加引发剂②与甲苯②的混合液，保持温度115～120℃，于1h滴完，然后保温反应1h。降温，出料。 1.1.3树脂的基本性能     1.2成漆实验     (1)清漆的制备 配方：     按以上配方比例，将热塑性丙烯酸树脂、溶剂、助剂混合均匀以制备热塑性丙烯酸树脂清漆，调节粘度，喷涂、制板，检测各项性能指标。     (2)白色漆的制备 配方：     按以上配方比例，将各原料混合研磨均匀制备白色热塑性丙烯酸漆，调节粘度，喷涂、制板，检测各项性能指标。     2结果与讨论     2.1施工性能对比     将清漆和白色漆配成不同的施工固体分，喷涂到已预处理好的基材上，在60℃温度下烘烤30min，于室温放置24h后，进行性能检测。 表1不同施工固体分喷涂得到的板面效果     由表1可知，应将施工固体分调整至10％12％进行喷涂施工。  2.2性能检测     将所制得的清漆及白色漆按要求制板，干燥后进行性能检测，结果如表2、表3所示。 表2清漆性能检测结果   表3白色漆性能检测结果     由表2、表3可以看出，所制得的热塑性丙烯酸树脂通过成漆实验及各项性能检测，其结果均能满足ABS塑料涂料应具备的条件，且具有优良的耐醇性，适于ABS塑料的涂装。     3结语     基于ABS塑料的特点，通过选择合理的原料单体比，可制得各项性能优良的，适用于制备ABS塑料用涂料的热塑性丙烯酸树脂，由此制得ABS塑料用涂料。    资料来源: hc360慧聪网 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
