全  站关键词

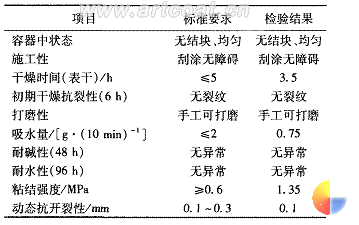

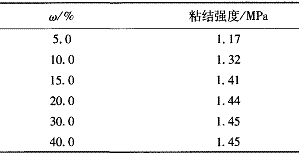

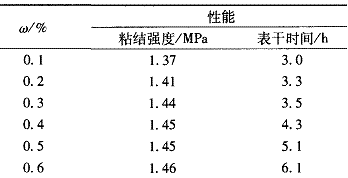

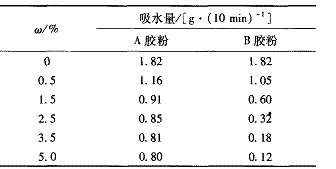

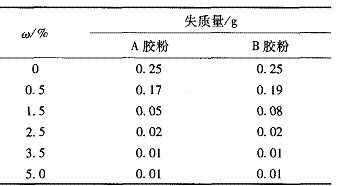

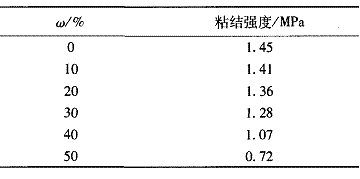

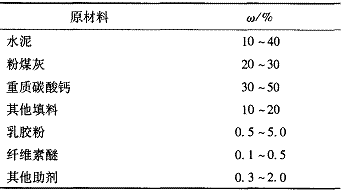

周诗彪 , 周光明 , 张维庆 , 李　林 , 张儒祥 , 肖安国　( 湖南文理学院化学化工系 , 常德 415000)     摘　要 : 以粉煤灰、重质碳酸钙为填料 , 乳胶粉、水泥为粘结料 , 配以适当的粉状助剂及其他辅料 , 制得了一种粉末腻子 ; 探讨了乳胶粉、水泥、粉煤灰、纤维素醚的用量对粉末腻子性能的影响 ; 测试了粉末腻子的理化性能。研究结果表明 , 所配制的粉末腻子是一种具有优良理化性能和施工性能的环保性腻子。     关键词 : 腻子 ; 粉末 ; 水泥 ; 乳胶粉 ; 粉煤灰     0 　引　言     腻子是建筑物装饰中必不可少的配套装饰材料。建筑涂膜表面的开裂、起泡、脱皮、脱落等问题除了与所使用的涂料质量有关外 , 也与所选用的腻子性能有关 。过去使用的腻子都是涂装工人现场调配的。调配内墙腻子所用的原材料通常是 107 胶、羧甲基纤维素和重质碳酸钙 , 调配外墙腻子一般用白色普通硅酸盐水泥、重质碳酸钙和聚醋酸乙烯乳液等材料 。由于现场调配的随意性 , 客观上造成了腻子质量的不稳定性。目前市场上已开始出现商品化的粉末腻子 , 使用时 , 只需要按一定的比例用水将固体腻子粉调制成膏状即可 , 这样能很好地解决施工配料的随意性问题。事实上 , 不同的粉末腻子由于其组成、配方不同 , 其施工性能及腻子膜性能有很大差异。笔者通过选择合适原材料 , 开发了一种质优、价廉的 WFZ - 151 干粉腻子。本文旨在研究影响该粉末腻子性能的因素。     1 　原料及配方     1. 1 　主要原材料     乳胶粉 : Drycryl DP - 2904: Rohm & Haas Co. ;Vinnapas RE5010N:Wacker PolymerMaterial Co. ; 纤维素醚 : 沃尔夫纤维素有限公司 ; 粉煤灰 : 湖南石门火力发电厂 ; 白水泥、普通硅酸盐水泥 : 常德霸道水泥有限公司 ; 重质碳酸钙 : 湖南慈利碳酸钙矿业公司 ; 膨润土 : 湖南临澧膨润土矿业公司 ; 其他助剂均为固体粉末。     1. 2 　实验配方、制备与施工工艺     粉末腻子所用原材料根据使用场合及质量要求不同 , 其用量变化范围如表 1 所示。     将所有原材料按配方称量后 , 分别投入到干粉混合器中 , 充分混合均匀即得产品。     施工前 , 按粉 n ( 粉料 ) ∶ n ( 水 ) = 3 ∶ 1 ～ 1 . 5 的比例 , 先在容器中加入水 , 然后边搅拌边加入腻子粉 , 充分搅拌均匀即为膏状腻子。将此膏状腻子批刮在除去油渍、污垢、粉尘及松动物质的表面 , 一般批刮 2 层 , 每层可刮涂 0 . 5 ～ 3 mm 。 表 1 WFZ - 151 粉末腻子配方范围     1. 3 　性能检测     腻子层的耐碱性、耐水性、粘结强度、动态抗开裂性、吸水量、干燥时间、打磨性指标均按 JG/T157 — 2004 行业标准规定进行测试。     耐干擦洗性能测试 : 在纤维水泥板表面上涂布厚度为 1 mm 的腻子层 , 经 48 h 干燥后 , 用鬃刷进行 5 000 次的来回刷擦 , 称量刷擦前后腻子板质量 , 可计算出经 5 000 次刷擦后的失质量。 2 　结果与讨论     2. 1 　乳胶粉对腻子性能的影响     表 2 列出了 A 、 B 两种可再分散乳胶粉用量变化对腻子粘结强度的影响。 表 2   乳胶粉用量变化对腻子粘结强度的影响 　  由表 2 可知 , 随着乳胶粉用量的增加 , 腻子粘结强度逐步增大 ; 乳胶粉用量在 2.5% 以下 , 腻子粘结强度随乳胶粉用量增加得较明显 ; 乳胶粉用量在 2 .5% 以上 , 腻子粘结强度随乳胶粉用量增加的幅度较小。由于随着乳胶粉用量的增加 , 腻子的成本增大 , 并有导致施工性变差的可能 , 因此 , 本研究体系乳胶粉的用量在 2 . 5% ～ 3 . 5% 范围内较佳。     在其他条件一定的情况下 , 考察了乳胶粉用量对腻子膜层耐干擦洗性能影响 , 其结果如表 3 所示。 表 3   乳胶粉用量对腻子层耐干擦洗性能的影响 　  从表 3 可以看出 , 随着乳胶粉用量增加 , 腻子膜层干擦洗失质量逐渐减少 , 当乳胶粉用量达 2. 5% 以上时 , 腻子膜层失质量趋于稳定 , 且失质量很小。这主要是由于当乳胶粉达到此用量时 , 乳胶粉分散成胶液后 , 能很好地将颜填料及基材粘结起来。     其他条件不变 , 通过改变乳胶粉用量 , 探讨所配腻子膜层吸水性变化情况 , 其结果如表 4 所示。 表 4   乳胶粉用量对腻子膜层吸水性影响 　  由表 4 可知 , 用 A 、 B 两种乳胶粉所配制的粉末腻子 , 其腻子膜层吸水量随乳胶粉用量增加而逐渐减少。由 B 乳胶粉所配腻子的膜层吸水量的减少明显快于且大于由 A 乳胶粉所配腻子的膜层吸水量的减少。这是由于 B 乳胶粉其聚合物分子系憎水性分子 , 随着 B 乳胶粉用量增加 , 腻子膜层吸水性降低明显。   2. 2 　水泥对腻子性能的影响     在水的作用下 , 水泥通过反应形成交联网状结构 , 因而能赋予腻子高粘结强度。在本研究中 , 其他条件不变 , 仅改变水泥用量 , 其对腻子粘结强度的影响如表 5 所示。     由表 5 可知 , 当水泥用量达 15% 后 , 再增加水泥用量 , 腻子的粘结强度增加较缓慢。研究表明 , 水泥用量过大 , 易引起腻子膜层甚至表面涂层起裂纹。因此本体系水泥用量控制在 10% ～ 40% 范围较理想。 表 5   水泥用量对腻子粘结强度影响     2. 3 　粉煤灰用量对腻子性能的影响     粉煤灰的加用既可降低粉末腻子成本 , 同时又为本地粉煤灰的处理探索了一条途径。在其他条件不变的情况下 , 改变粉煤灰用量 , 考察其对腻子粘结强度的影响 , 结果如表 6 所示。 表 6   粉煤灰的用量对腻子粘结强度的影响 　  从表 6 可知 , 随着粉煤灰用量增加 , 腻子粘结强度逐渐降低 ; 当粉煤灰用量达 30% 以上 , 强度降低相对较快。另外 , 研究实验表明 , 随着粉煤灰加量增大 , 腻子施工性能有所改善。综合考虑 , 粉煤灰用量可控制在 20% ～ 30% 范围。     2. 4 　纤维素醚用量对腻子性能影响     粉末状的纤维素醚虽不溶于水 , 但分散在水中后 , 其聚合物分子链上的羟基与水分子作用形成氢键 , 使水分子能够较长时间不能挥发掉 , 因而 , 其用量越大 , 腻子膜越不易干燥 ; 另一方面 , 由于其氢键作用 , 也有利于腻子强度提高。研究结果如表 7 所示。对表 7 数据进行权衡 , 确定纤维素醚用量为 0 . 3% 较理想。     3 WFZ - 151 粉末腻子性能     对研制的 WFZ - 151 粉末腻子按 JG/T 157 — 2004 行业标准制板、检测 , 检测结果如表 8 所示。 表 7   纤维素醚用量对腻子性能影响   表 8   粉末腻子性能指标 　  从表 8 可知 ,WFZ - 151 粉末腻子各项指标均能满足 JG/T 157 — 2004 行业标准要求。另外 ,WFZ -151 粉末腻子原材料中不含甲醛成分及其他有机挥发物成分 , 检测及大批量使用表明 , 该腻子粘结强度高、批刮流畅、打磨性好 , 腻子膜层不起粉、不脱粉。因此 ,WFZ - 151 粉末腻子是一种符合健康环保要求的高品质腻子。 资料来源: hc360慧聪网  中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
