全  站关键词

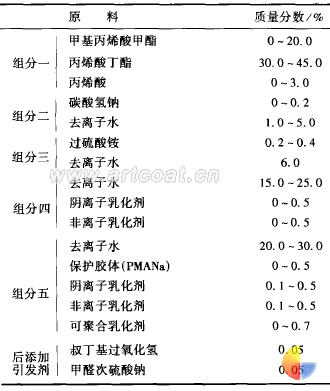

  范圣强1，范一波2，曹瑞军2，李长久1 (1.西安交通大学材料科学与工程学院，西安710049；2.西安交通大学理学院，西安710049)  摘要：为了降低高固含量弹性丙烯酸酯乳液聚合的凝聚率，选择了聚甲基丙烯酸钠作为丙烯酸酯乳液聚合的保护胶体，研究了其用量对乳液聚合和乳液性能的影响，探讨了它对丙烯酸酯乳液的稳定机理。研究结果表明，聚甲基丙烯酸钠增加了乳液聚合的稳定性，其用量仅为0.2％就可使凝聚率降到0；提高了乳液胶膜的耐水性；保持了较低的乳液黏度。 关键词：保护胶体；聚甲基丙烯酸钠；丙烯酸酯乳液 1引言 保护胶体一般为水溶性高分子化合物，诸如聚乙烯醇、羟乙基纤维素、聚乙烯吡咯烷酮、聚(甲基)丙烯酸钠(PMANa)等，它是合成聚醋酸乙烯酯乳液、VAE乳液、醋丙和苯丙乳液等的重要组成成分，它制备的乳液具有稳定性好、乳胶粒粒径均匀、凝胶少、光泽好等优点。但由于它的使用量大，如合成聚醋酸乙烯酯乳液时使用量可达到6％，因而乳液耐水性很差。长久以来它只能合成低档乳液，很少用于性能要求较高的纯丙及其改性乳液。 为了制备高固含量的柔性防水涂料，合成了固含量为60％、耐水性优异的弹性丙烯酸酯乳液，但其始终有少量凝聚物黏附在釜壁或搅拌棒上，造成清洗困难。因此，本试验根据保护胶体的稳定原理，选择并添加微量的PMANa合成丙烯酸酯乳液，有效地提高了乳液聚合的稳定性，降低了凝聚率，而且仍旧保持了乳液良好的耐水性和较低的黏度，同时探讨了保护胶体的作用机理。 2试验部分 2.1原材料 单体：甲基丙烯酸甲酯(MMA)、丙烯酸丁酯(BA)、丙烯酸(AA)，均为分析纯，天津化学试剂厂生产。乳化剂：芳烷基聚氧乙烯醚硫酸铵、脂肪醇聚氧乙烯醚、壬基酚聚氧乙烯醚、烯丙基羟烷基磺酸钠(可聚合乳化剂)，均为进口。其他助剂：过硫酸铵[(NH4)2S2O8]、NaHCO3、氨水、叔丁基过氧化氢、甲醛次硫酸钠，均为分析纯。PMANa，进口。 2.2试验方法 2.2.1基本配方 弹性丙烯酸酯乳液的基本配方如表1所列。  表1弹性丙烯酸酯乳液配方 第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
